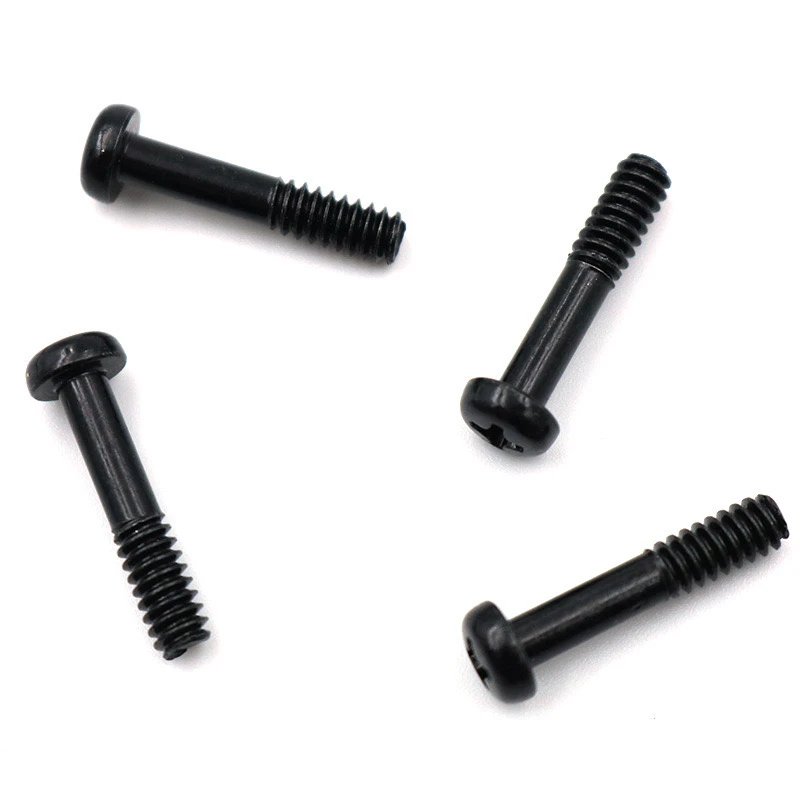

10,9 клас вуглецюсталевий чорний покритий каструля хрест проріз у полоненому гвинті(Стандарт GB818, круглої голови проти рубця з напівпрочитаною тонкою стрижнем)-це високоміцна, протипряжна точність кріплення. Далі наведено детальний опис його вимог щодо налаштування. Вміст шарується відповідно до технічної логіки, а ключові параметри виділяються
Основне значення цього гвинта полягає в балансі високої міцності, антиплозування та точної адаптації. Він підходить для промислових полів, які потребують як надійності, так і точності встановлення.
1. Основні стандарти та технічні характеристики
Стандарт реалізації: GB818, необхідно уточнити, чи це повна нитка чи половина нитки
Рівень продуктивності: 10,9 клас (матеріал з вуглецевої сталі, міцність на розрив більше або дорівнює 1040 мпА, міцність на вихід більше або дорівнює 940 мпА)
Поверхнева обробка: чорне покриття (чорне покриття цинку/окислення чорного кольору, необхідно вказати вимоги до випробувань на розпилення солі, наприклад, 72H нейтральний соляний спрей)
2. Вимоги щодо налаштування структурних параметрів

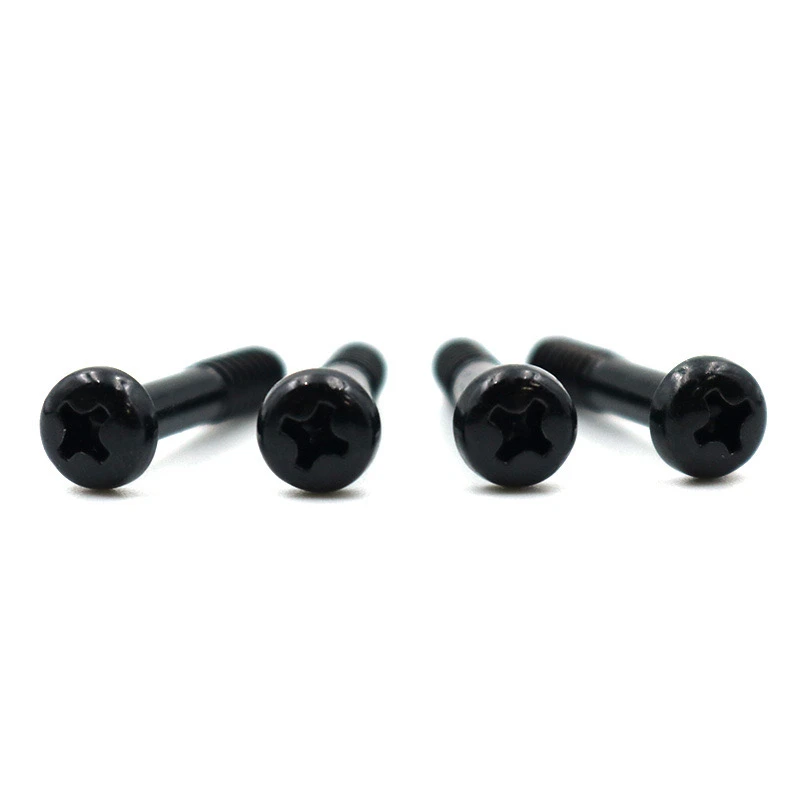

Тип голови: головка каструлі з перехресним слотом, використовуючи стандартний тип слота ISO 7045
Анти-лозинна конструкція: нейлонова шайба заздалегідь встановлена або металева фіксована прокладка; Матеріал повинен бути вказаний.

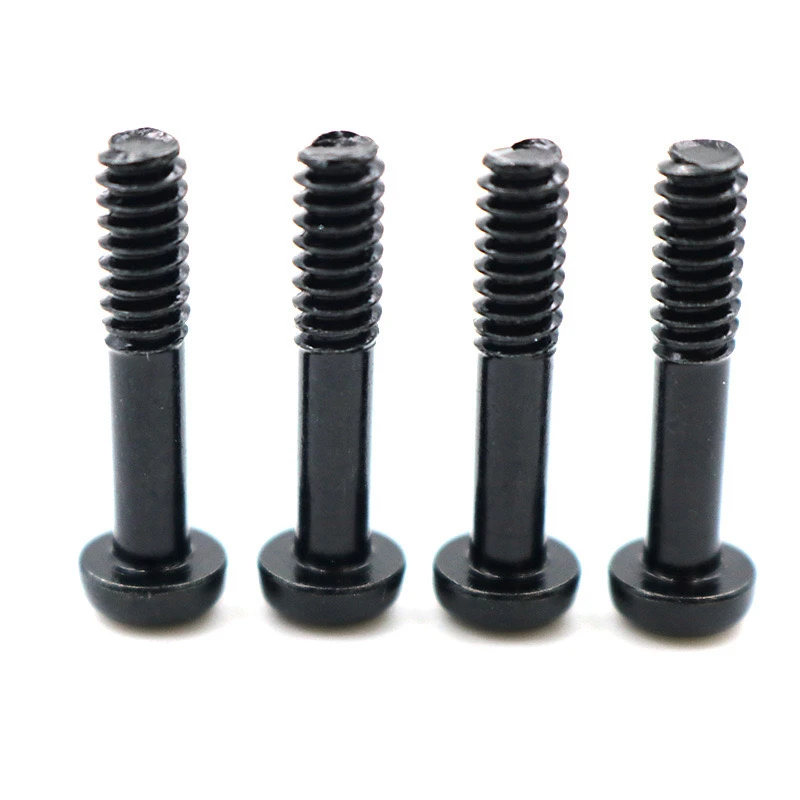

Дизайн стрижня: Тонкий стрижень, напівпото. Голий діаметр стрижня менше або дорівнює нитці мінорного діаметра, довжина нитки більше або дорівнює 1,5D.
Специфікація потоку: метрична нитка (наприклад, M3-M8), дрібна нитка повинна бути позначена кроком
Загальна довжина: 10-50 мм (збільшується на 1 мм, необхідно забезпечити таблицю конкретних розмірів)
Iii. Вимоги до матеріалів та процесів
Матеріал: SCM435 або еквівалентний 10.9 Стальська сталь класу
Твердість: HRC 32-39
Анти-лозування лікування:
Попередньо встановлений нейлонове кільце PA66 (стійкий до температури -40 градус ~ +120 градус)
Металева фіксована прокладка (304 нержавіюча сталь)
Деталі обробки поверхні
Товщина покриття: чорний шар цинку більше або дорівнює 8 мкм
Необов’язкові додаткові вимоги: анти-річна олія
Iv. Ключові точки контролю якості
Випробування крутного моменту: крутний момент складання більше або дорівнює стандартному значенню
Антипрофільна продуктивність: тест вібрації, відповідно до стандарту GB/T 10431, 2000 циклів без розпушування проходів.
Зовнішній вигляд: рівномірне покриття без оголеного дна, хрестова канавка без задирок
V. Упаковка та маркування
Метод упаковки: ПВХ Блістер лотка у внутрішній коробці (100 шт. На лоток), 5000шт/коробка у зовнішній коробці (регульовано)
Вміст маркування: лазерне маркування (включаючи 10,9 клас, номер партії, код виробника)
Vi. Додаткові вимоги до обслуговування
Вимоги до сертифікації: Якщо потрібна заява про відповідність ROHS/REACH
Цикл доставки: 15 днів для розробки цвілі (після підтвердження першого зразка), 30 днів для масового виробництва
Метод прийняття: Інспекція вибірки відповідно до GB/T 90.1-2015
Рекомендується надавати малюнки або зразки для підтвердження ключових розмірів, таких як діаметр голови K та глибина перехресної канавки, щоб уникнути неоднозначності.
