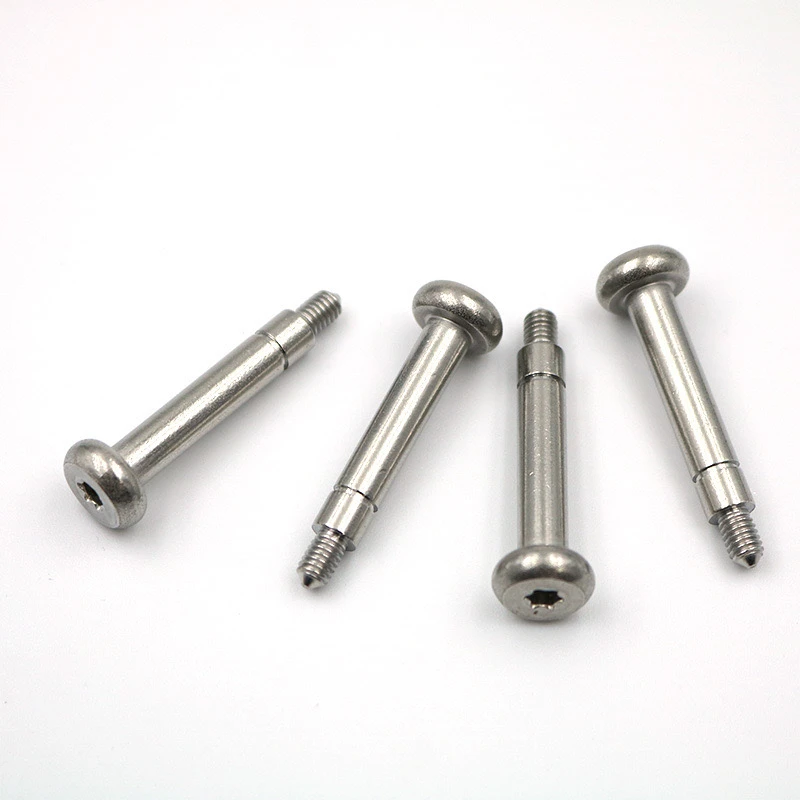

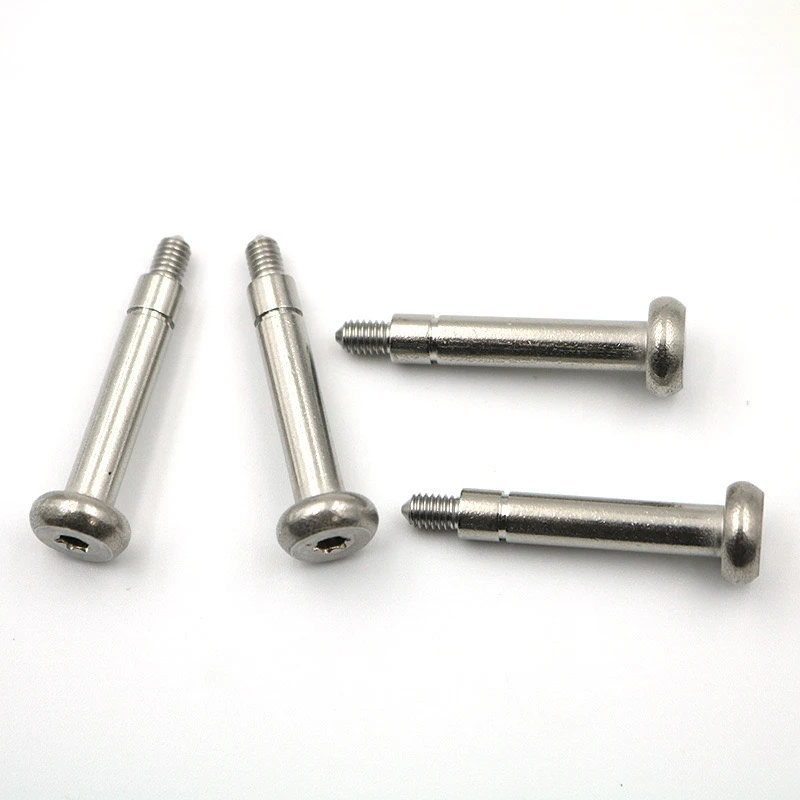

304 нержавіюча стальГоловка каструлі, точковий хвіст цвіту сливи, гвинти 6-32/м3/м4 (включаючи дизайн щілинного кроку T10/T15)-універсальні кріплення. Нижче наведено детальне технічне рішення для їх налаштування.
1. Основне підтвердження параметрів
Стандарт матеріалу: 304 нержавіюча сталь (клас A2), відповідає стандартам ASTM F593/AISI; Тест на розпилення солі більше або дорівнює 96 год.
Доступні змішані технічні характеристики: нас 6-32 нитка, метричні M3 та M4 (необхідна окрема цитата). Довжина нитки за замовчуванням діаметром 2х і регулюється.
Ii. Спеціальні вимоги до голови
Голова, композитна структура цвітіння сливи

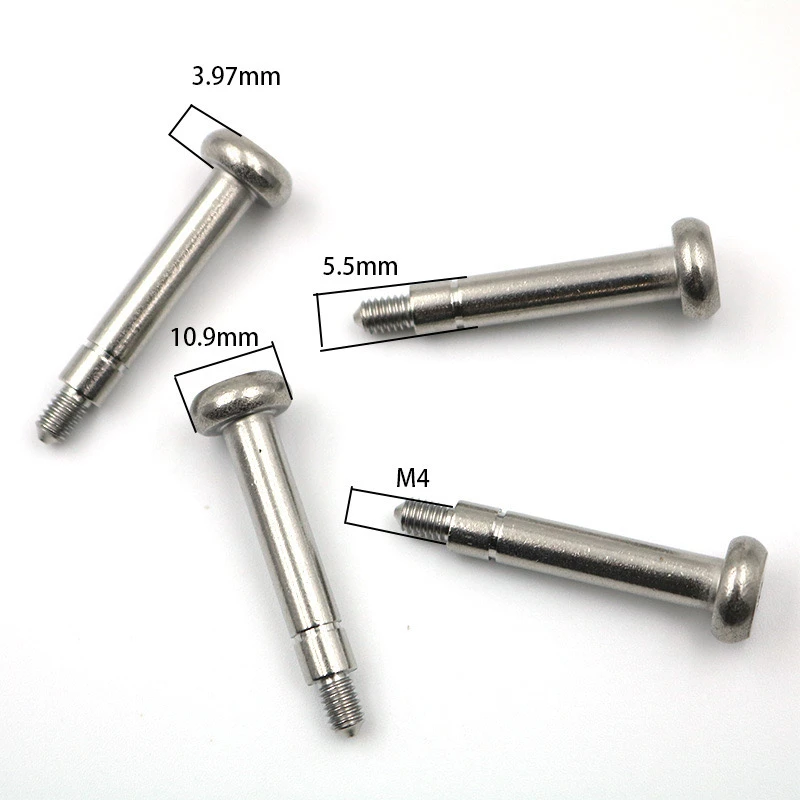

Діаметр головки каструлі: φ66,5 мм ± 0,1 для 6-32, φ5,5 мм для M3, φ7 мм для M4
Тип канавки цвітіння ручки: T10 (2,74 мм по квартирах) / T15 (3,27 мм по квартирах), з глибиною канавки більше або дорівнює 1,2 рази, ніж наявний діаметр гвинта.
Iii. Особливості ключового хвоста
Накладена конструкція хвоста: кут свинцю 30 градусів ± 2 градусів, з плоским кінцем 0,2 мм, що тримається на кінчику, щоб запобігти пошкодженню.
Крок канавки: Ширина підрізування 0,8-1 мм, кут переходу кроку R менший або дорівнює 0,2 мм. Дозволені непоточні відшліфовані секції STEM.
Iv. Варіанти обробки поверхні
Стандартна обробка
Електролітичне полірування
Пасивація (відповідно до ASTM A967)
Необов’язкові оновлення: нікелеве покриття (5-8 мкм), тефлонове покриття (12-15 мкм).
V. Контроль якості
Тестові елементи:
Thread Go/No-Go Gauge Test (Go/No-Go)
Тест на головний крутний момент (6-32 мм повинен досягти 4,5 н · м)
Вибірка випробувань на розпилення
Потрібен сертифікат
Матеріальний звіт (включаючи вміст Ni/Cr)
ROHS/Заява про відповідність
Vi. Упаковка та доставка
Стандартна упаковка:
Внутрішня упаковка: захищений від іржі папері + мішок з PE
Зовнішня упаковка: коробка (1000 штук/коробка, груба вага менше або дорівнює 15 кг)
Служби налаштування:
Лазерне маркування (місцезнаходження/вміст можна налаштувати)
Змішане співвідношення договірне (наприклад, коефіцієнт канавки T10/T15)
Vii. Нотатки
Час доставки: Розробка цвілі: 7 робочих днів (нові технічні характеристики)
Матеріальний звіт (включаючи вміст Ni/Cr)
ROHS/Заява про відповідність
Vi. Упаковка та доставка
Стандартна упаковка:
Внутрішня упаковка: захищений від іржі папері + мішок з PE
Зовнішня упаковка: коробка (1000 штук/коробка, груба вага менше або дорівнює 15 кг)
Служби налаштування:
Лазерне маркування (місцезнаходження/вміст можна налаштувати)
Змішане співвідношення договірне (наприклад, коефіцієнт канавки T10/T15)
Vii. Нотатки
Час доставки: Розробка цвілі: 7 робочих днів (нові технічні характеристики)
Час виробництва: 15-20 днів
Мінімальна кількість замовлення:
Стандартні характеристики: 5000 штук/дизайн
Спеціальні характеристики: 10 000 штук або більше
Ми рекомендуємо надати креслення для підтвердження таких ключових розмірів:
① ② Перехідна толерантність між діаметром кроку та основним діаметром нитки
② Мінімальна товщина стінки між гексалобулярною розеткою та зовнішнім краєм голови
③ Потрібна пряма довжина загостреного хвоста
Завдяки вищевказаній конструкції цей гвинт значно перевершує звичайні гвинти машин з плоскою головою в ефективності, надійності та пристосованості, що робить його кращим рішенням для точної складання.
