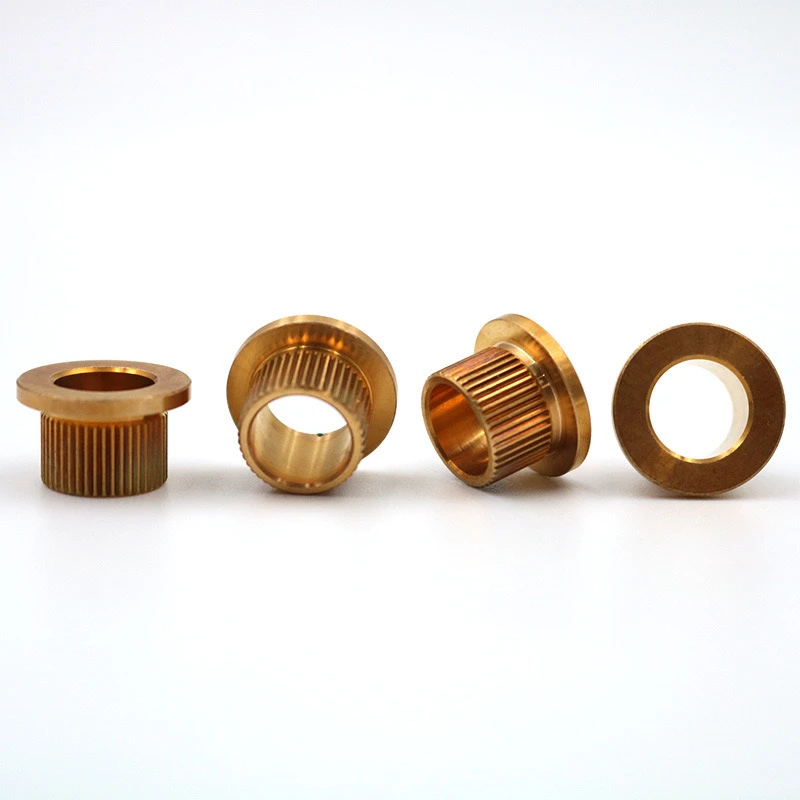

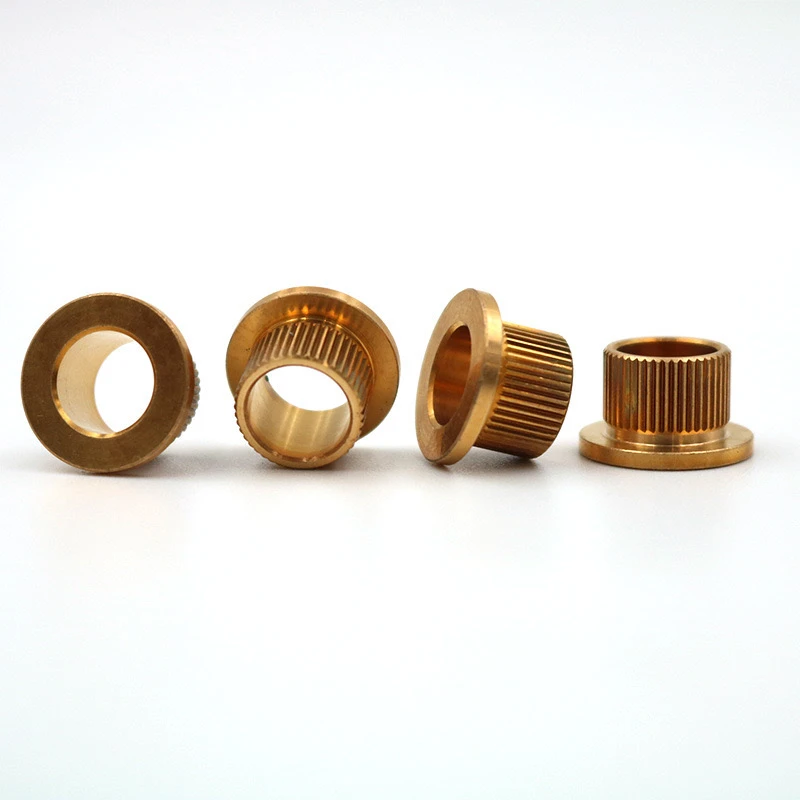

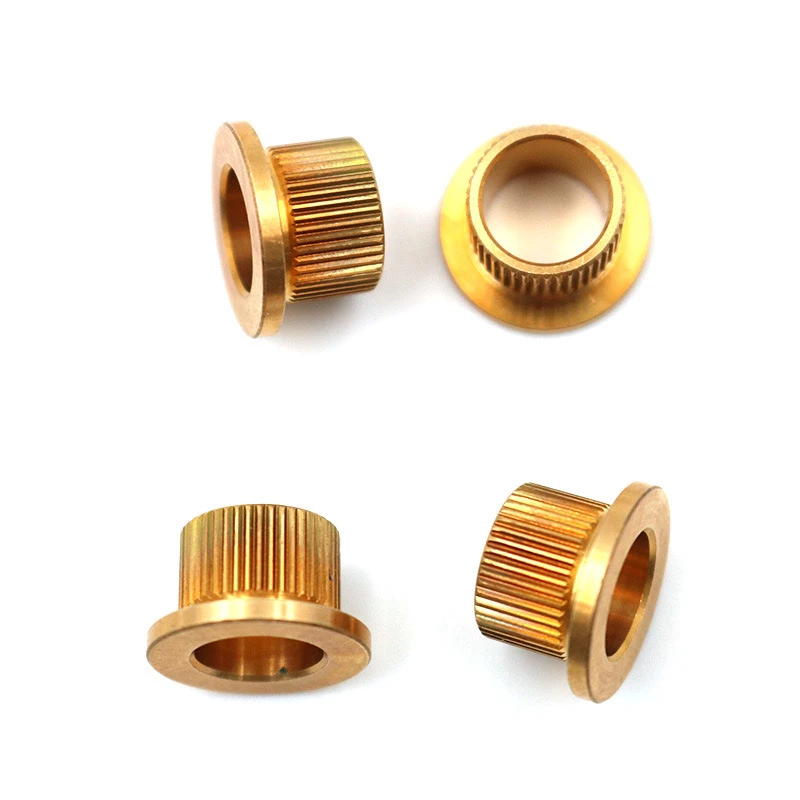

Латунний крокFlange Rivet - це спеціально розроблена заклепка, яка поєднує в собі декілька структурних та функціональних характеристик . його основні функції та функції можуть систематично узагальнити наступним чином .
1. Вимоги до налаштування основних параметрів
Матеріальні специфікації
Матеріал: Латунь H62 або H65, свинцевий латун C3604 також можна вибрати для поліпшення продуктивності різання
Твердість: HRB 55-75, стан термічної обробки потрібно позначити
Сила на розрив: більше або дорівнює 300 мпА, військовий клас вимагає більше або дорівнює 400 мпА
Структурні розміри
Крок дизайн: Діаметр голови D =1.5-2.0 × Діаметр стрижня D, висота кроку H =0.3-0.5 D
Тип Knurling: сітка ноглінг, зубний крок 0.6-1.2 мм
Flange Edge: 45 градусів або філе R0.2 (антигран)
Поверхнева обробка
Послання: необов'язкове лікування нікелю, олова або пасивації
Спеціальні вимоги: хімічне нікельське покриття підходить для сценаріїв високої корозійної стійкості
II .Ключові моменти управління процесами
Холодне заголовок, що утворює життя, більше або дорівнює 500, 000 разів, коаксіальності: менше або дорівнює 0,05 мм
Обробка Knurling: радіальний тиск: 3-5 KN, машина з подвійним колесом
Стандарти тестування
Ключові елементи: Пробіг голови Коло менше або дорівнює 0,1 мм, цілісність профілю зуба, що перевищує або дорівнює 90%
План вибірки: GB/T2828.1 II Рівень AQL1.0
III . Пропозиції адаптації програми
Відповідність робочого стану
Вібраційне середовище: рекомендується додавати посередництва на задній частині фланця
Вимоги про електропровідні: пріоритетне лікування пасивації
Керівництво встановлення
Обчислення сили клепки: f =0.6 × σB × AS (σB-міцність матеріалу, як і площа поперечного перерізу)
Толерантність до дошки: рекомендується відповідність рівня H11
Iv . Індивідуальний процес обслуговування
Технічне стикування
Потрібно забезпечити:
Схема поперечного перерізу (позначення матеріалу та товщини сусідніх частин)
Звіт про екологічні тестування (наприклад, вимоги до випробувань на розпилення солі)
Цикл цитат
Забезпечте рішення протягом 3 днів (менше 1, 000 штук)
Плата за цвілі: ￥ 800-2, 000 (може бути включена в ціну одиниці)
Гарантія доставки
Повнорозмірний звіт про перший твір, включаючи дані 3D-сканування)
Пакетна гарантія (включаючи аналіз матеріалів)
V . Загальне уникнення невдач
Курлінг і ковзання: збільшити крок до більш ніж 1,0 мм
Фланцеві розтріскування: контролюйте деформацію холодного заголовка менше або дорівнює 65%
Гальванічна корозія: Уникайте прямого контакту з алюмінієвим сплавом
Це рішення враховує як доцільність виробництва, так і надійність додатків, і ваги параметрів можуть бути відрегульовані відповідно до конкретних умов праці ., рекомендується забезпечити зразок тестової установки для перевірки адаптивності .}}}
Ця конструкція досягає балансу між функціональністю, надійністю та витратами на процес за допомогою скоординованої оптимізації матеріалів та структур, і підходить для необхідних потреб у розмірі точного складання малого та середнього обладнання .}}}
