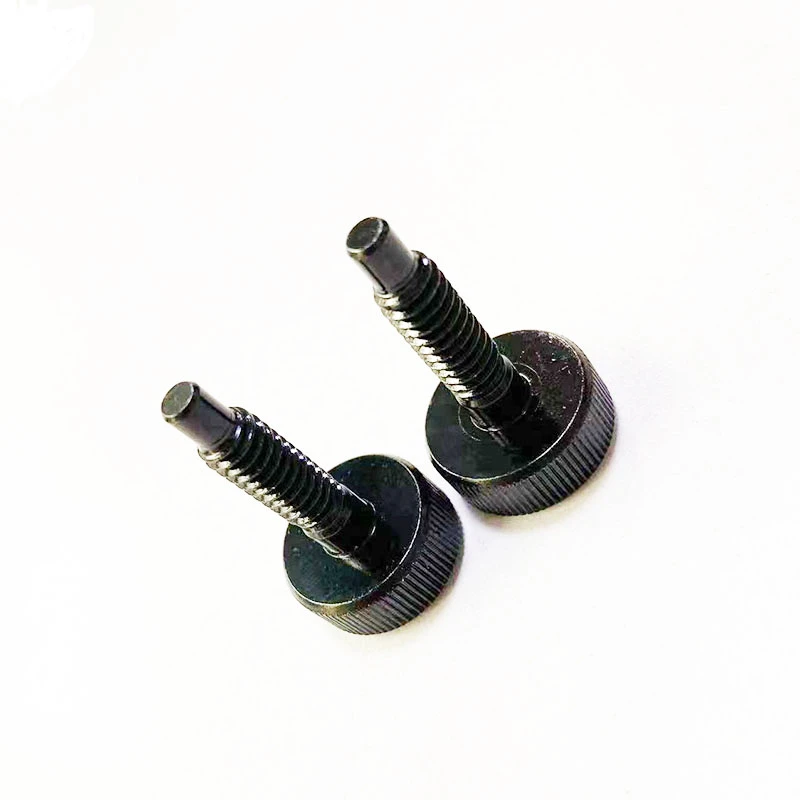

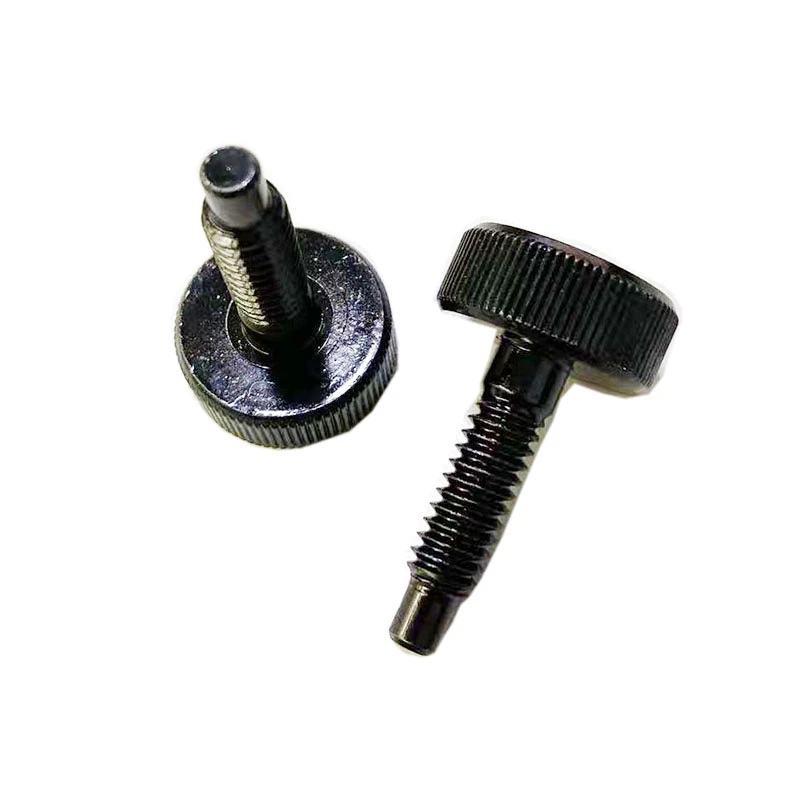

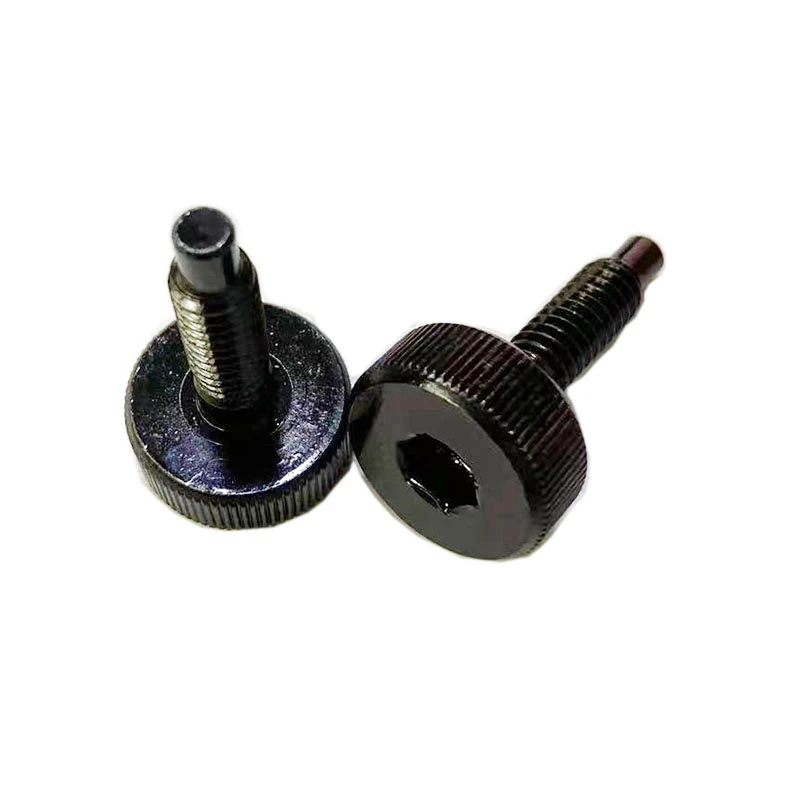

Багатостанційний холоднийАмериканський прямий шестигранний гвинтє точним механічним кріпленням, який поєднує в собі високу міцність, зручну установку та властивості проти ковзання . Далі є детальний опис його вимог щодо налаштування, який враховує як технічні моменти, так і доцільність виробництва .
1. Вимоги до основних параметрів
Стандарти та матеріали
Стандартні специфікації: American ASME B18 . 3 або визначені клієнтами стандарти.
Звичайні параметри: нержавіюча сталь 304 або 316, вуглецева сталь 8 . 8 або клас 10.9, оцинкована або нікельована.
Спеціальні вимоги: латунь, титановий сплав .
Розміри та допуски
Техротологічні характеристики: UNC/UNC Series, критерії прийняття GO та не мають бути вказані .
Розмір голови: шестикутній отвір відповідно до розміру кісточкового шляху ASME B 18.3.
Параметри Knurling: Прямий Knurling, рекомендований 0.8-1.2 мм крок, Збільшення зовнішнього діаметра 0.1-0.3 мм .
Вимоги до обробки
Холодна заголовок: багатотратна обробка, щоб забезпечити, щоб співпраця між головою та стрижнем менше або дорівнює 0 . 05 мм.
Теплова обробка: вуглецева сталь потребує загартування, а нержавіюча сталь може бути необов'язково обробленим розчином .
Обробка поверхні: Товщина покриття, час тесту на розпилення солі .
2. Спеціальні деталі ключа
Дизайн Knurling: осьові прямі лінії (щоб уникнути поперечних ліній, що впливають на відчуття), довжина площі, що перевищує або дорівнює 1 . 5 разів більше діаметра гвинта.
Тест проти ковзання: необхідний звіт про тестування крутного моменту (наприклад, крутний момент затягування рук, що перевищує або дорівнює 0 . 5n · m).
Структура голови
Шестикутна глибина: щонайменше 1 . 2 рази більше розміру шестикутної клавіші, а внизу зарезервовано філе процесу 0,3 мм, щоб запобігти розтріскуванню.
Штерма: край головки потрібно бути камерою 0.1-0.2 мм, щоб уникнути подряпин складання .
Спеціальні вимоги
Маркування: лазерне маркування на голові .
Упаковка: упаковка для лотка проти розкидання, кількість на коробку розділена на 1000 штук/5000 штук .
III . Контроль якості та доставка
Тестування предметів
Ключові елементи: потік Go/No-Go Gauge, тест на твердість, стискання адгезії .
Коефіцієнт огляду: Повна перевірка з першокласними, пакетна вибірка .
Підтримка документів: звіт про матеріали, схема потоку процесу, звіт про огляд повнорозмірного, потрібно надати .
Iv . Поширена проблема уникнення проблеми
Вибір матеріалу: Холодна заголовок з нержавіючої сталі повинна використовувати спеціальні сорти вільного масштабування, щоб уникнути розтріскування .
Зміна зубів Knurling: відрегулюйте тиск і процес відпалу .
Точність потоку: Додайте процес прокатки потоку після холодного заголовка, щоб виправити толерантність .
V . Пропозиції про спілкування постачальника
Очевидно, що надають малюнки, і ключові розміри та допуски потрібно позначити .
Вимагає пробного звіту про цвіллю (включаючи оцінку життя цвілі) .
Переговори про несправні умови обробки продуктів .
