Як правильно виміряти шестигранні гайки: повний посібник з експлуатації

Правильне вимірювання шестигранних гайок має вирішальне значення для підбору кріплення, безпечного механічного складання та точного придбання. Неточні вимірювання можуть призвести до невідповідності гайок-болтів, труднощів у складанні та навіть до загрози безпеці.

Цей посібник містить детальну інформаціюшестигранна гайкакроки вимірювання, які допоможуть вам освоїти точні методи вимірювання.

Базова структура шестигранних гайок

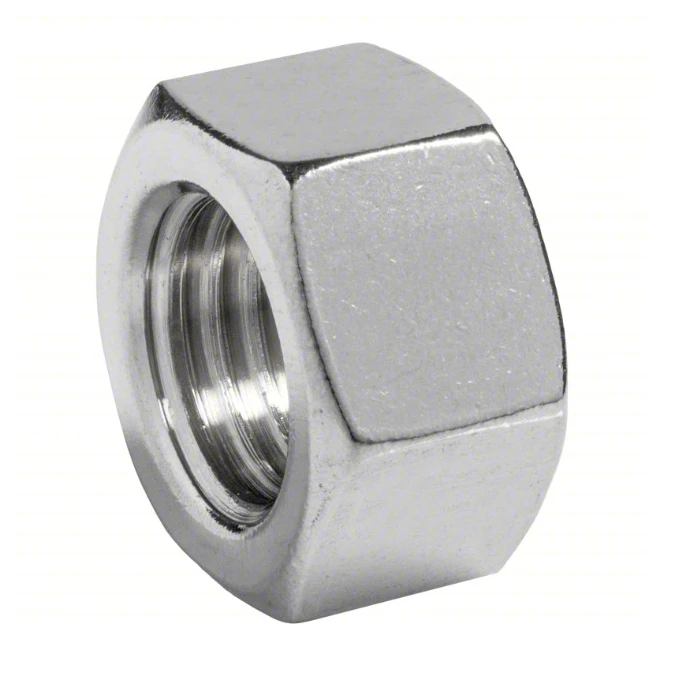

Перед вимірюванням необхідно зрозуміти основну структуру та основні розміри шестигранних гайок. Шестигранна гайка — це шестигранний кріпильний елемент, який використовується за допомогою болтів або різьблення для надійного скріплення деталей між собою.

Під час вимірювання зверніть увагу на такі ключові розміри:

Через квартири (AF)

AF означає відстань між двома паралельними сторонами шестигранної гайки. Це основний розмір, позначений на гайці, і він має вирішальне значення для вибору гайкового або торцевого ключа.

Через кути (AC)

AC означає відстань між двома протилежними кутами шестигранної гайки.

Діаметр і крок різьби

· Діаметр різьби: внутрішній діаметр гайки, що сполучається з болтом.

· Крок: відстань між сусідніми різьбами, виміряна в міліметрах у метричних одиницях і нитках на дюйм (TPI) у імперських одиницях.

Товщина гайки (висота)

Товщина стосується вертикальної висоти гайки від низу до верху, що впливає на довжину зачеплення різьби та-несучу здатність. Надто тонка гайка зменшить її-несучу здатність, тоді як надто товста гайка може вплинути на простір і збірку.

Інструменти, необхідні для вимірювання

Для забезпечення точних вимірювань рекомендуються такі інструменти:

· Штангенциркулі з ноніусом або цифрові штангенциркулі:Використовується для вимірювання AF, AC і товщини.

· Розмір різьби:Використовується для вимірювання висоти.

· Мікрометр (опціонально):Підходить для вимірювання дрібних горіхів або точної товщини.

· Збільшувальне скло або допоміжне джерело світла:Допомагає перевіряти маленькі гайки або зношену різьбу, забезпечуючи точні вимірювання.

Порада:Очистіть гайку та інструменти перед вимірюванням, щоб уникнути потрапляння пилу, масла або задирок на показання.

Етапи вимірювання шестигранної гайки

Крок 1 – Виміряйте протилежні площини (AF)

1. Затисніть супорти між двома паралельними поверхнями гайки.

2. Тримайте штангенциркуль перпендикулярно до паралельних площин, щоб уникнути помилок, спричинених вимірюваннями під кутом.

3. Обережно закрийте супорти, щоб торкнутися поверхні гайки; не натискайте.

4. Прочитайте та запишіть розмір (міліметри або дюйми).

5. Порівняйте з таблицями стандартних розмірів (ISO, DIN, ANSI), щоб підтвердити характеристики.

Крок 2 – Виміряйте діагональні розміри (AC)

1. Виміряйте штангенциркулем відстань між двома кутами.

2. Тримайте супорти на одній лінії з кутовими точками гайки, щоб забезпечити точність.

3. Запишіть дані для використання в космічному проектуванні або застосуваннях із високим -крутним моментом.

Крок 3 – Виміряйте діаметр і крок різьби

1. Виміряйте внутрішній діаметр гайки за допомогою штангенциркуля або різьбового калібру.

2. Виміряйте крок за допомогою калібру різьблення, щоб переконатися, що він відповідає болту, наприклад, M8 x 1.25. 3.. Перевірте різьблення на гладкість, щоб уникнути зносу або задирок, які перешкоджають вимірюванню.

Крок 4 – Вимірювання товщини гайки

1. Виміряйте вертикальну висоту від нижньої до верхньої частини гайки за допомогою штангенциркуля або мікрометра.

2. Перевірте стандартну таблицю товщини, щоб підтвердити відповідність специфікаціям гайки.

3. Товщина впливає на довжину зачеплення різьби та-несучу здатність; переконайтеся, що обрана гайка відповідає вимогам конструкції.



Вимірювальні інструменти

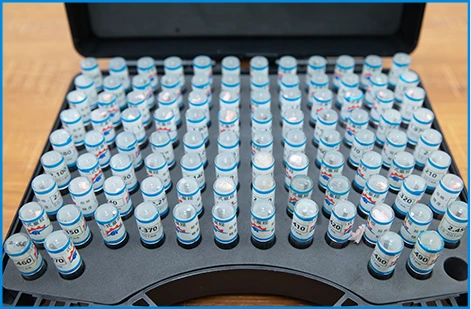

Кусачки мікрометри

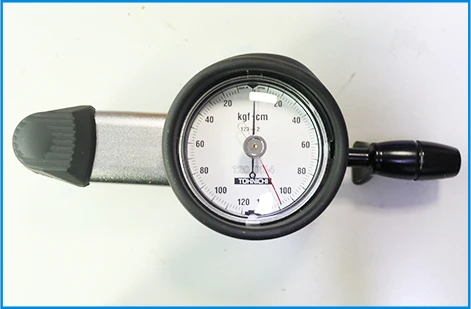

Крутний момент

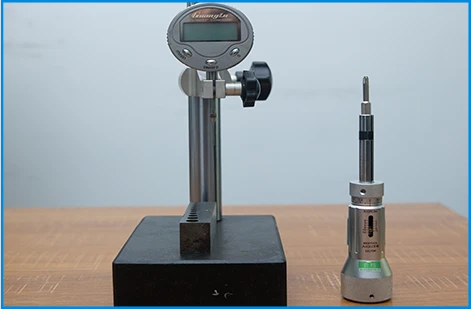

Мікрометр глибини

Вилка

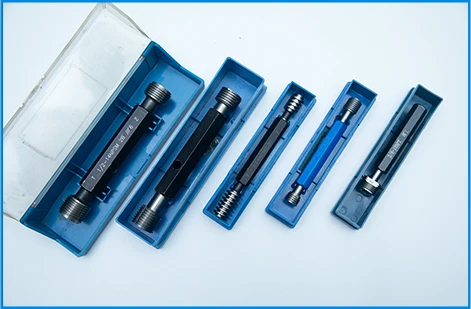

Guage потоку

Тестер твердості

проектор

Випробування соляного спрею

Поради щодо підвищення точності вимірювання шестигранної гайки

Виберіть чисте, стабільне й добре{0}}освітлене середовище для вимірювання.

Перед вимірюванням переконайтеся, що робоча поверхня рівна та вільна від вібрації, щоб запобігти ковзанню інструменту та помилкам. Достатнє освітлення допомагає чітко бачити краї гайки та деталі різьби.

Виміряйте один і той же розмір кілька разів і візьміть середнє значення.

Рекомендується вимірювати ключові розміри, такі як AF (протилежні сторони), AC (протилежні діагоналі) і товщину принаймні тричі, а потім брати середнє значення. Це мінімізує випадкові похибки та підвищує надійність результатів вимірювань.

Переконайтеся, що інструменти обнулені та відкалібровані перед використанням.

Цифрові штангенциркулі, штангенциркулі з ноніусом або мікрометри повинні бути встановлені на нуль перед використанням. Регулярно калібруйте інструменти, особливо після високо-точних вимірювань або тривалого-користування, щоб забезпечити точні результати.

Запис даних вимірювань

Після кожного вимірювання рекомендується записувати розміри в зошит або електронну таблицю, включаючи AF, AC, діаметр різьби, крок і товщину.

Перевірте одиниці (метричні або імперські)

Звертайте увагу на одиниці під час вимірювання; метричні (міліметри) та імперські (дюйми) не можна змішувати.

Поширені помилки вимірювання

· Використання неточних інструментів (таких як лінійки) призводить до значних помилок.

· Вимірювання під не-перпендикулярними кутами призводить до відхилень AF або AC.

· Ігнорування діаметра, кроку або товщини різьби призводить до несправності.

· Змішування метричних і британських одиниць призводить до помилок при купівлі.

Резюме

Вимірювання шестигранних гайок вимагає звернення уваги на протилежні площини (AF), протилежні діагональні розміри (AC), діаметр різьби, крок і товщину. Використання відповідних інструментів і суворе дотримання процедур забезпечує щільне прилягання між гайкою та болтом, уникаючи проблем при складанні. Точні вимірювання не тільки допомагають у механічному складанні, але й покращують ефективність і безпеку закупівель.
