Installation латунної вставки для пластику
Гарячі розтоплені горіхи:
Вбудовування гарячого розплаву - найпоширеніший і стандартний метод вставки. Зазвичай це робиться за допомогою гарячої машини для розплаву або ручного електричного пайки для вбудовування гайки.
Ін'єкційні ліплення горіхів:
Мовдання ін'єкції вимагає суворого контролю над розміром отвору гайки, як правило, в межах 0,05 мм. Це пояснюється тим, що гайка закріплюється на лицьовій шпильці і поміщає в машину для лиття впорскування. Розмір отвору гайки контролюється розміром штифта для лиття.
Ультразвукові горіхи:
Ультразвукове вбудовування - це процес, який використовує ультразвукові коливання для створення тертя між гайкою та поверхнею або внутрішніми молекулами заготовки. Це тертя підвищує температуру на інтерфейсі. Коли температура досягає точки пом'якшення матеріалу, гайка вбудовується в пластикову частину. Після того, як вібрація припиняється, заготовка охолоне і твердне під тиском.

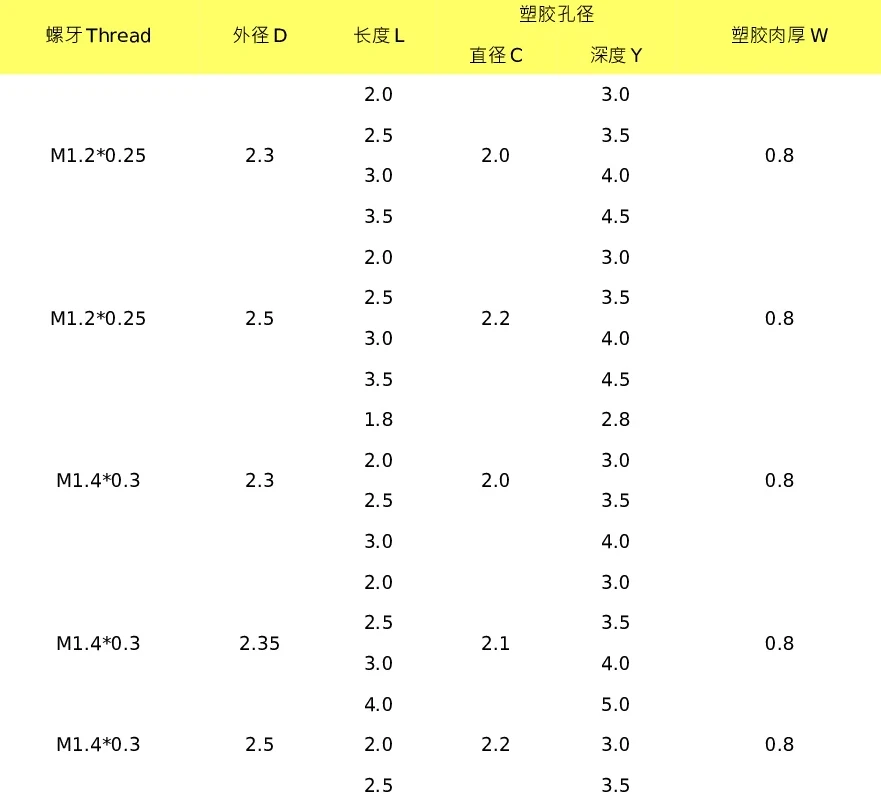

Параметри дизайну пластикових отворів та вибору гайок

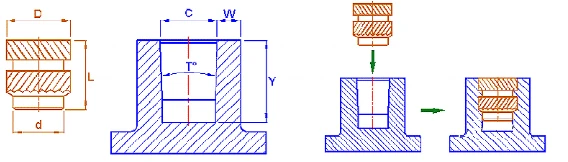

D Розмір (Основа горіха):
Розмір D - це основа горіха, яку також називають керівною та позиціональною частиною. Перед вбудовуванням він вписується в пластикову частину, тому розмір D повинен бути меншим, ніж внутрішній діаметр отвору пластикового боса (c), щоб полегшити належне розташування.
D Розмір (Зовнішній діаметр гайки):
Розмір D - це зовнішній діаметр гайки, який повинен відповідати внутрішньому діаметру отвору пластикового боса (с). Зазвичай внутрішній діаметр отвору пластикового боса приблизно на 0,25-0,3 мм менше, ніж зовнішній діаметр гайки.
L розмір (довжина гайки):
L являє собою довжину гайки, яка повинна відповідати глибині отвору пластикового боса (y). Як правило, глибина пластикового отвору на 0,5-1,0 мм більша, ніж довжина гайки, щоб забезпечити пластикове зберігання.
W розмір (товщина стінки пластикової отвору):
Розмір W - це товщина пластикової стінки отвору. Товщина пластикової стінки отвору для боса, як правило, 0,8-1,0 мм і більше. Чим більша гайка, тим товстіше повинна бути пластикова стінка.
Вплив розміру отвору пластикового боса на введення горіхів
|
Ідеальне введення:Коли належним чином вибираються розміри горіхів і пластику, гайка прекрасно вбудовується в пластик.
|
|
|
Надмірно великий отвір (мал. 2): Якщо гайка занадто мала, а пластиковий отвір для боса занадто великий, гайка не буде належним чином займатися пластиком, що призведе до недостатньої міцності на кручення. |
|
|
Надмірно невеликий отвір (мал. 3): Якщо гайка занадто велика, а отвір начальника занадто малий, це може спричинити переповнення пластику або розтріскування. |
|
Якщо і розміри горіхів, і пластику є правильними, але аномальні проблеми все ще виникають, можна розглянути конструкції оптимізації.
Приклад 1: Недостатня крупа сили через неглибоку глибину отвору для боса
Якщо глибина отвору начальника занадто неглибока, вибір подвійного прольоту горіх може спричинити недостатню пластикову залучення до гріха горіха, що призводить до низької сили кручення. У таких випадках рекомендується встановити глибину отвору для боса на 2,5 мм або більше, а довжина гайки, як правило, повинна бути 2,0 мм або більше. Якщо модифікація цвілі неможлива, перемикання на однопрольотну гайку з більшою довжиною слота (BS1) може допомогти покращити взаємодію та підвищити силу кручення.

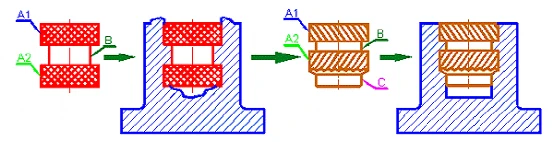

Приклад 2: Переповнення пластику та розтріскування отвору для боса
Якщо використовується стиль гайки, показаний на лівому зображенні, гайка розшириться на деталях A1 та A2 під час вбудовування, тоді як частина B -частина різко скоротиться, що ускладнює те, що пластик протікає. Це може призвести до переповнення пластику або розтріскування. Щоб уникнути цього, може бути додано направлену частину (с), щоб допомогти розташувати гайку точно в пластиковому отворі, підвищуючи ефективність та вихід. Конструкція горіха з кутовим канавкою 90 градусів та 45 градусів, утворює вузли високої міцності, які протистоять крутянним силам, значно збільшують крутій силу.
