Далі наведено детальне посібник для користувачів для аксесуарів для завантаження інструментів 12,9 класу CNC (Shims та нестандартна шпилькагвинт), висвітлюючи як технічні речі, так і практичні вказівки.
I. Огляд функції аксесуарів
Shims: Підтримуйте вставку, розподіліть сили різання, запобігають чіпінгу та відрегулюйте висоту вставки, щоб відповідати центральній лінії панелі інструментів.
Матеріал: Зазвичай карбід або загартована сталь, що відповідає твердій вставці.

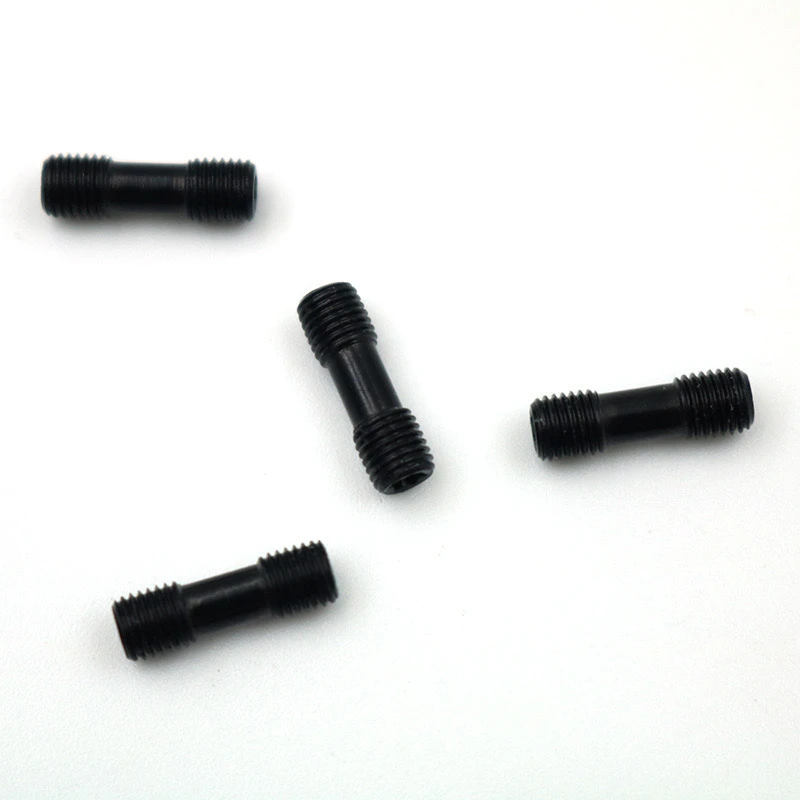

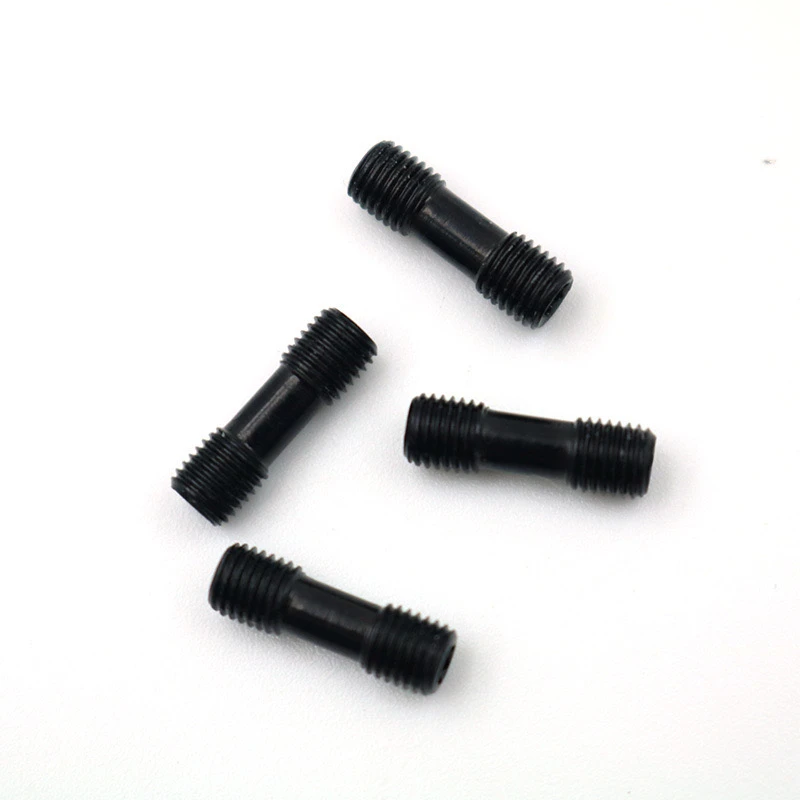

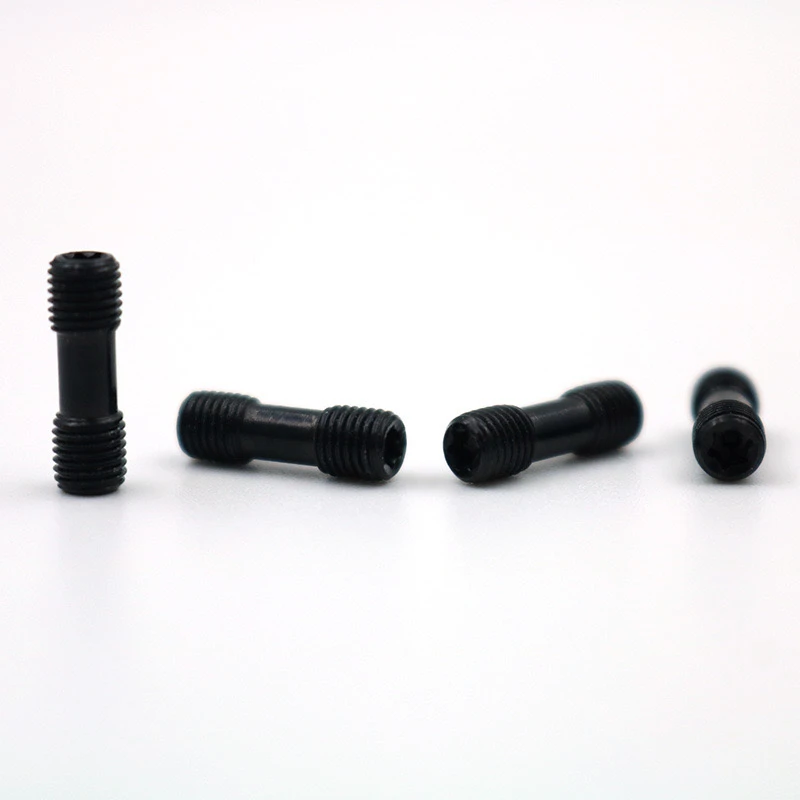

Нестандартні шпильки (M5/M6/M8)
Особливості: 12,9-класу високоміцної, подвійної динамовної конструкції (можливо, з різними смолами/діаметром на кожному кінці), придатні для спеціальних сценаріїв затискання.
Призначення: кріпить вставку до панелі інструментів, розміщуючи нестандартні канавки інструменту або спеціальні конфігурації.
Ii. Інструкції з використання та запобіжні заходи
1. Підготовка до встановлення
Очищення та огляд
Очистіть різьбовий отвір для панелі інструментів, контактну поверхню тагвинтз алкоголем для видалення олії та сміття.
Перевірте цілісність нитки (особливо на наявність нестандартних гвинтів, переконайтеся, що вони відповідають отвору панелі інструментів.
Перевірте відповідність аксесуарів: Підтвердьте, що товщина SHIM відповідає моделі вставки (див. Посібник з інструменту).
Нестандартні шпильки потребують двох різних кінців: один кінець, як правило, закріплює власник інструменту, а інший утримує вставку на місці (маркування або вимірювання кроку нитки).
2. Процедура встановлення
Розміщення шим
Точно вставте провід у слот для власника інструментів, гарантуючи, що немає нахилу (використовуйте лупу для перегляду придатності).
Встановлення вставки
Суможна кромка вставки повинна бути орієнтована у правильному напрямку (наприклад, для зовнішніх інструментів повороту, ріжуча кромка повинна зіткнутися вгору).
Затягування шпилькових гвинтів
Кроки:
а. По -перше, вручну затягніть гвинт у отвір для нитки власника (щоб уникнути нерівності).
б. Використовуйте гайковий ключ, щоб затягнутись у два етапи: попередньо до 50% номінального крутного моменту, а потім повністю затягніть (наприклад, типовий крутний момент для гвинта M8 становить 25-30 Н · м).
Ключові моменти:
Якщо гвинтові нитки різні, грубий кінець закріплює власник інструменту, тоді як тонкий кінець утримує вставку на місці.
Не використовуйте мастильні матеріали (це може вплинути на коефіцієнт тертя та спричинити перемикання або послаблення).
3. Введення в експлуатацію та перевірка
Калібрування висоти: Використовуйте набір інструментів, щоб перевірити висоту центру наконечника інструменту. Якщо відхилення перевищує 0,02 мм, замініть промінь або відрегулюйте його.
Вирізання тесту: запустіть машину з низькою швидкістю і без навантаження, щоб спостерігати, чи рухається лезо. Після обробки першого шматка перевірте обробку поверхні.
Iii. Усунення несправностей
Порушення гвинта:
Причина: Забезпечені або нерівні нитки.
Рішення: Замініть гвинт і використовуйте гайковий ключ, щоб перевірити нитки власника інструментів на предмет пошкодження.
Вставте зміну:
Причина: нерівномірний гвинт або недостатньо затягнутий гвинт.
Рішення: Відгрупайте контактну поверхню і знову затягніть до стандартного крутного моменту.
Iv. Рекомендації з технічного обслуговування
Регулярний огляд: Перевірте гвинти на наявність розпусності кожні 8 годин (маркування - це допомога).
Цикл заміни аксесуарів:
Shim: Замініть, якщо відступ або знос перевищує 0,1 мм.
12.9 Гвинти: Відкиньте після 5 повторних видів або якщо спостерігається деформація нитки.
Стандартизована експлуатація та ретельна увага до деталей можуть значно покращити термін експлуатації інструментів та точність обробки. Рекомендується вести запис моделі аксесуарів для швидкої заміни.
