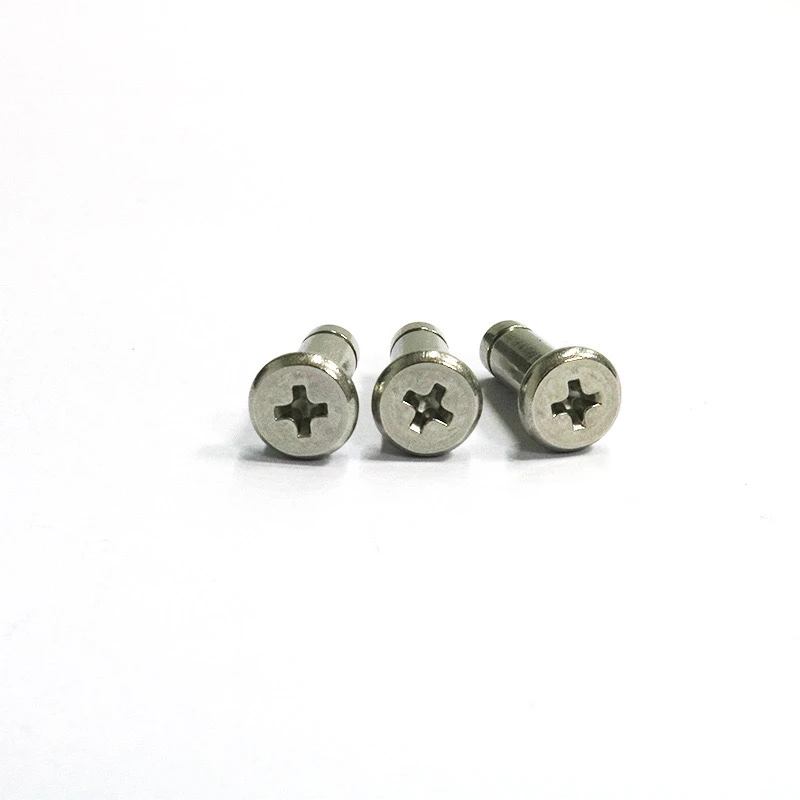

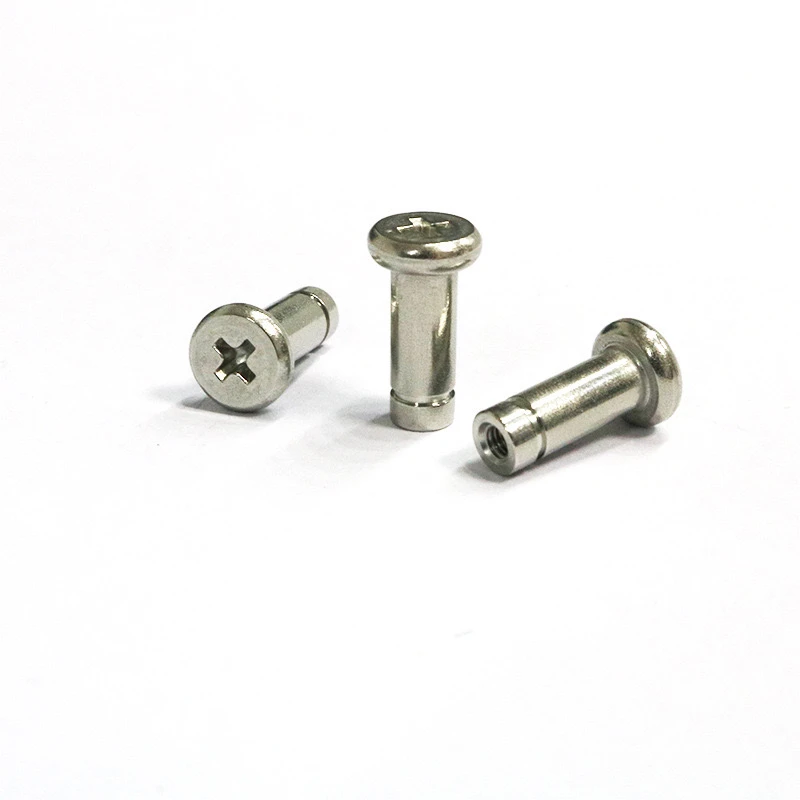

Далі наведено детальний посібник із використаннянержавіюча сталь 304Перехресні шпильки/шпильки/шпильки для розміщення шпильок/циліндричні шпильки (циліндричні, розміри M3-M10), класифіковані за сценарієм застосування.
I. Огляд продукту
Матеріал: A 2 304 нержавіюча сталь, стійкий до корозії, підходить для вологого, кислого та лужного середовища.
Особливості
Перехресна головка: Можна встановити за допомогою викрутки Phillips, з не ковзаючою конструкцією.
Проріз: слот використовується для встановлення Circlip, запобігаючи осьовому переміщенню.
Звичайний стрижень циліндричний: точність відповідає отвору для розташування або з'єднання.
Загальні розміри: M3, M4, M5, M6, M8, M10 (діаметр X Довжина необов’язкова).
Ii. Основні програми
Штифти розташування: Використовується для вирівнювання механічних компонентів (таких як форми та коробки передач), закріплення їх на місці за допомогою перешкоди.
Приклад: натисніть штифт M6 в основний отвір, а потім прикріпіть кришку пластину, щоб забезпечити концентрацію.
Фіксація валів: Використовується як обертовий вал, з колією в кінці, щоб запобігти випаданням.
Структурне з'єднання: гайки замінюють болти, придатні для застосувань, що потребують частого розбирання.
Iii. Етапи встановлення
1. Основна установка (без Circlip)
Інструменти: викрутка Phillips, гумовий молоток.
Процес:
а. Очистіть отвір, щоб переконатися, що він не має задирок.
б. Вирівняйте отвір і вручну прикрутіть шпильку, поки він не буде повністю сидіти в перехресному слоті.
c. Затягніть викрутом (еталонний крутний момент: M3 ≈ 0,5 Н · м, м8 ≈ 10 н · м).
2. Установка Circlip (конструкція проти ковзання)
Інструменти: плоскогубці, супорти.
Ключові кроки:
а. Виміряйте діаметр гнізда штифта і відповідає відповідному кружці (наприклад, M5 -штифта з 5 -мм крупом).
б. Вставте шпильку в отвір і використовуйте плоскогубці Circlip, щоб притиснути кружку в слот.
c. Переконайтесь, що Circlip повністю сидить у слоті, щоб запобігти послабленню.
3. Встановлення втручання
Застосування: Високоточне позиціонування (наприклад, сидіння підшипника).
Метод:
Машинка діаметра отвору до 0,01-0,03 мм менше, ніж штифт.
Зберіть за допомогою методу преси або заморожування (скорочення штифта), щоб уникнути деформації, спричиненої ударом.
Iv. Запобіжні заходи
Рекомендація з вибору: 316 нержавіюча сталь є кращою для вологого середовища; Динамічні навантаження потребують перевірки міцності зсуву.
Встановлення табу: не переоцініть, оскільки це може призвести до зняття перехрестя.
Відкриття Circlip повинен уникати руху, щоб запобігти випадковому удару.
Технічне обслуговування: регулярно перевіряйте еластичність кружки та змастіть з WD-40, якщо відбудеться іржа.
V. Загальні проблеми
Задача 1: Вільний штифт.
Рішення: Використовуйте анаеробний клей або замініть штифт більшим розміром (наприклад, M4 до M5).
Задача 2: Circlip відокремлений.
Рішення: Перевірте виїмку на носіння та замініть його більш товстим крупом.
Vi. Приклад програми
M3/M4: Дошки позиціонування для точних інструментів.
M6/M8: Монтаж сільськогосподарських машин та кріплення роликів конвеєра.
M10: Підключення кронштейнів важкого обладнання, з подвійними пружинами для захисту вібрації.
За допомогою належного вибору та належної установки цей тип PIN -коду забезпечує високодоступне механічне з'єднання та позиціонування.
