Кубок - Head Hexagonгвинти розеткиЗ половиною - конструкція нитки - це загальна механічна кріплення. Наступне пояснює, як використовувати чашку - гвинти шестикутних гвинтів. Цей розділ висвітлює їх характеристики, застосовні сценарії, інструкції щодо використання, ключові міркування та часто задані питання.

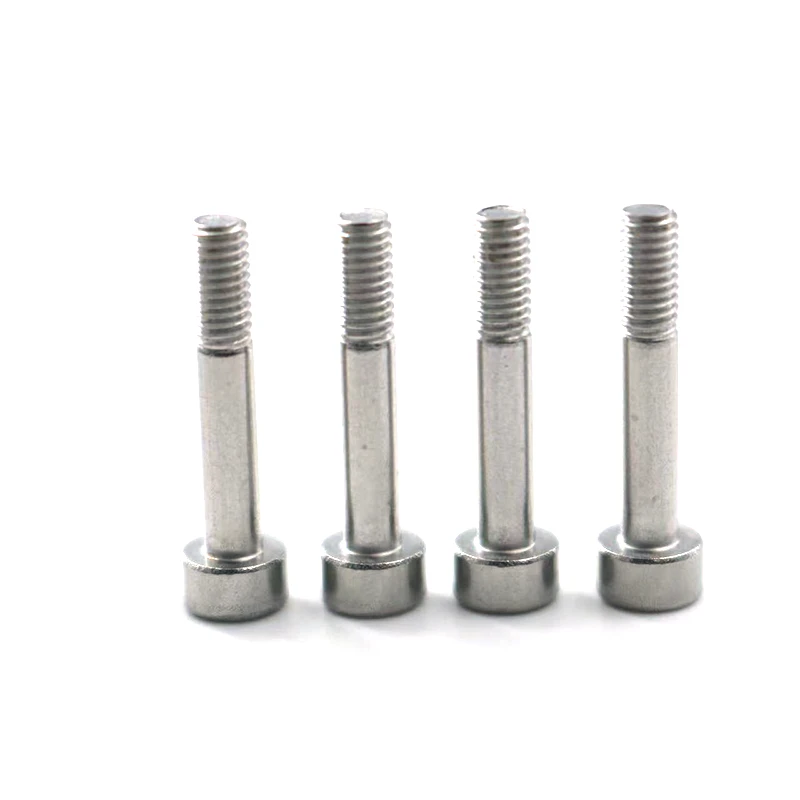

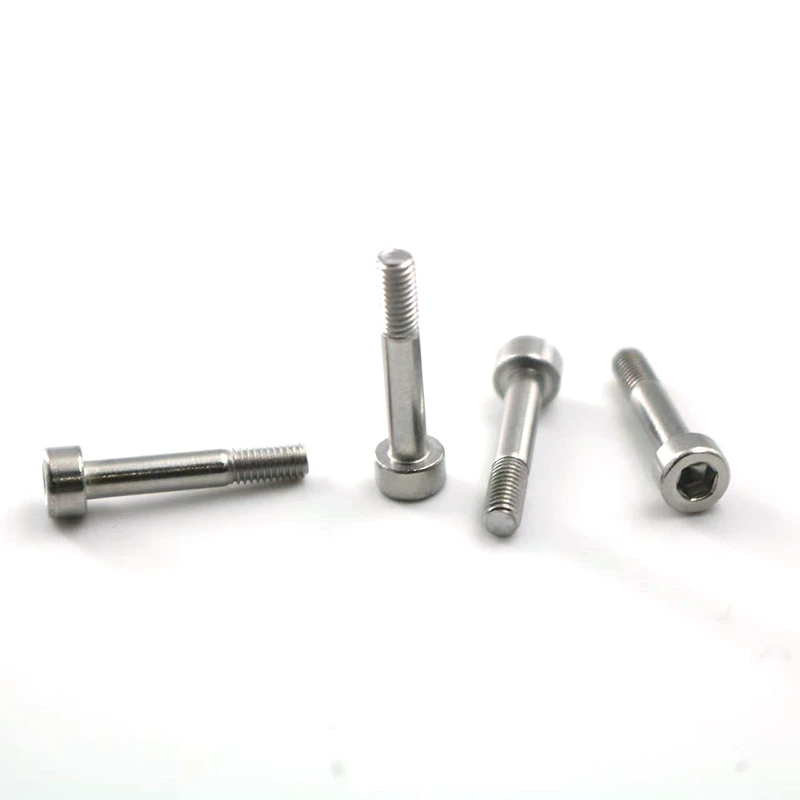

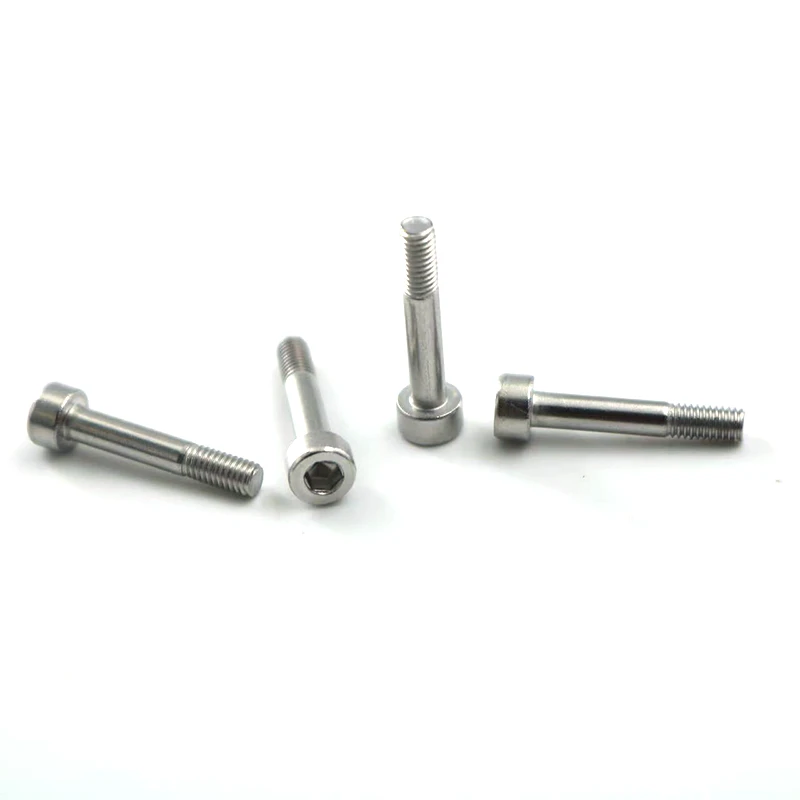

1. Чашка - гвинти шестигранних гвинтів з половиною - конструкція нитки
Чашка - Голова: циліндрична головка з плоскою верхом і вертикальною циліндричною стороною. Ця конструкція забезпечує велику поверхню контакту та тиску - підшипник.
Шестикутник: Голова має шестикутну діру і вимагає гайкового ключа для затягування та послаблення.
Половина - Нитка: гвинт складається з двох розділів:
Звичайна: непоточний розділ із вказаною довжиною.
Нитка: різьбовий розділ.
Метричні специфікації (M3, M4, M5): відноситься до діаметра номінальної нитки. M3 - 3 мм, M4 - 4 мм, а M5 - 5 мм. Це найбільш часто використовувані метричні розміри гвинтів.
Призначений для: звичайний хвостовик забезпечує перехід або закритий зазор із отвором через - підключеного компонента. Він забезпечує позиціонування, центрування та опір зсуву, запобігаючи участі нитків у зсуві, захищаючи тим самим від пошкодження. Різьбова частина повністю залучає різьбовий отвір іншої частини, забезпечуючи сильну осьову силу затискача.
Ii. Заявки та переваги
Застосування: з'єднання, що вимагають точного розташування та центрування: гладкий стрижень вписується в отвір через -, щоб запобігти радіальному руху між двома частинами. Поширені програми включають механічні конструкції, джиги, форми, обладнання для автоматизації та 3D -принтери.
З'єднання, що вимагає зсуву: гладкий стрижень має більший діаметр (дорівнює основному діаметру нитки) і може витримувати сили перпендикулярно до осі гвинта краще, ніж нитки.
З'єднання, що вимагають частого розбирання: шестикутна головка пропонує високий крутний момент і менш схильний до зачистки, що робить його більш надійним, ніж Phillips або щілинні гвинти.
Застосування, що потребують обмежень простору: порівняно з шестикутними гвинтами головки, головка чашки не має місця для викривлення і вимагає лише одного отвору для роботи, що робить її більш компактною.
Переваги: високе навантаження - підшипник: голова має велику контактну зону, високе попереднє завантаження та безпечне з'єднання.
Висока точність: шестикутний привід голови менш схильний до ковзання і може застосувати точний крутний момент.
Акуратний і естетично приємно: після встановлення голова піддається підданні, надаючи їй більш промисловий і міцний вигляд, ніж cou.
Iii. Детальні етапи та методи використання
Підготовка:
Виберіть правильний гвинт: Підтвердьте технічні характеристики, довжину та рейтинг продуктивності відповідно до вимог до проектування. Виберіть правильний шестикутний гайковий ключ: Завжди використовуйте гайковий ключ, який точно відповідає розміру головки гвинта.
ПОПЕРЕДЖЕННЯ: Використання недооціненого гайкового ключа може сильно пошкодити гайковий ключ і гвинтовий отвір, що унеможливлює зняття гвинта.
Обробка дірки
Через отвори: діаметр свердла має бути трохи більшим, ніж відшліфований діаметр вала гвинта (наприклад, полірований вал M4 приблизно 4 мм; a отвір може бути просвердлений до 4,2 мм або 4,3 мм). Переконайтесь, що полірований вал може проходити плавно і без хитрості.
Ниткові отвори: Потрібно натискання. Суворі стандарти застосовуються до діаметра свердла: глибина різьбового отвору повинна бути не менше 1,2 рази, ніж вставлена довжина гвинта.
Етапи встановлення:
Вирівнювання: вирівнюйте дві частини, які слід з'єднати, гарантуючи, що вирівнюється через отвір та різьбовий отвір.
Вставте: Вставте відшліфований вал гвинта через отвір верхньої частини.
Вставка: обережно врізайте гвинт у різьбовий отвір основного компонента кілька поворотів вручну, щоб переконатися, що не буде перекосу і що нитки плавно займаються. Ніколи не приверніть гвинт гайковим ключем, оскільки це може легко пошкодити нитки.
Затягування: Використовуючи правильний розмір гайкового ключа, вставте головку гвинта вертикально, поки вона не зупиниться. Рівномірно затягніть в напрямку за годинниковою стрілкою.
Застосування крутного моменту: Для критичних механічних з'єднань використовуйте гайковий ключ, встановлений до рекомендованого значення крутного моменту. Це забезпечує достатнє попереднє завантаження, не порушуючи гвинта або пошкоджуючи нитки.
Iv. Ключові міркування та поширені помилки
Помилка вибору гайкового ключа: Використання невідповідного або зношеного гайкового ключа є основною причиною ковзання гвинтової нитки. Як тільки нитки ковзають, видалення стає надзвичайно складним.
Косна робота: Невдача вставити гайковий ключ вертикально і застосувати тиск може пошкодити гвинтовий отвір у русі "Seesaw", зменшуючи зону контакту та спричиняючи ковзання.
Заплутано через - отвір і різьбові розміри отвору
Помилка: свердління отвору через такий же розмір, як і різьбовий основний отвір. Це може призвести до того, що відшліфований стрижень не в змозі проходити через або протиратися на нитки, коли проходить, пошкоджуючи з'єднання.
Помилка: буріння різьбового отвору такого ж розміру, як і отвір. Це запобігає ефективному утворенню нитки та призводить до відсутності сили затискання.
Неправильний крутний момент
Над - Розпушування: З'єднання не захищено і може легко послабити і відпасти під час роботи.
Над - Затягування: це може призвести до розтягування, розриву гвинта або спричинить нитку в різьбовому отворі ("зачистка"). Невеликі гвинти, як M3 і M4, дуже крихкі і особливо схильні до розриву.
Очищення: Перед встановленням переконайтеся, що отвір гвинта не має домішок, таких як подання заліза та масло, оскільки це може вплинути на точність крутного моменту та міцність на з'єднання.
Це структуроване та добре - Детальний посібник користувача дозволяє ефективно зрозуміти та навчитися використовувати цей гвинт, забезпечуючи отримання досвіду та цінності продукту.
