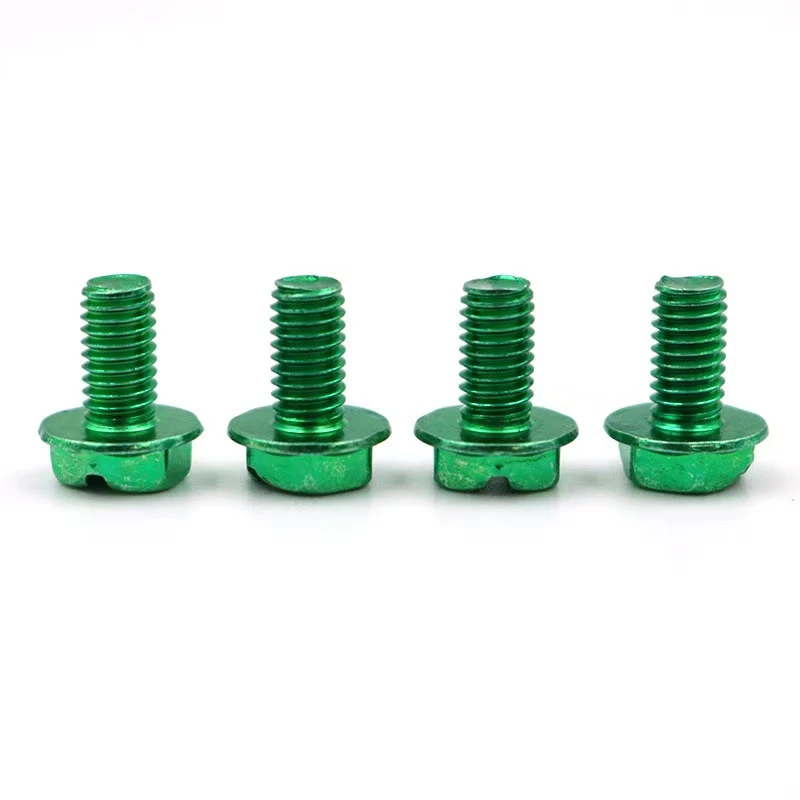

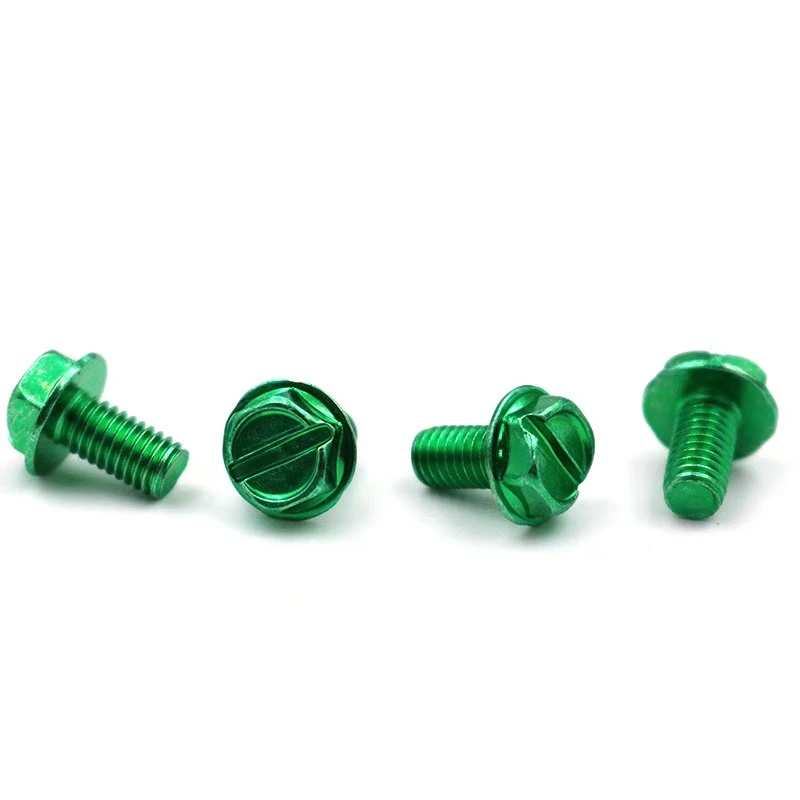

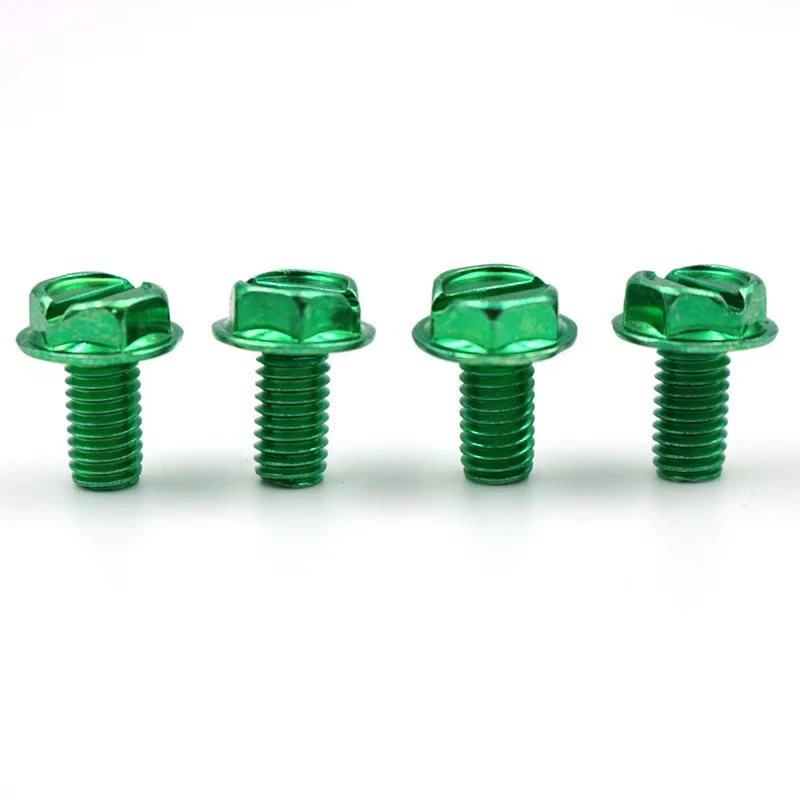

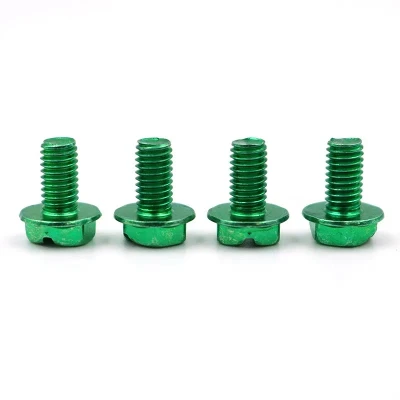

8-32 10-24 Зовнішній шестикутник, прорізаний зеленим гвинтом заземлення цинку. Заземленнягвинт- це специфічний гвинт заземлення специфікації, в основному використовується для заземлення електричного обладнання або металевих конструкцій. Далі наведено вступ до його використання, організованого сценарієм програми, врівноваженням деталей та ключових моментів.
I. Технічні характеристики
8-32: число ANSI, розмір 8 гвинт, 32 нитки на дюйм.
10-24: розмір 10 гвинт, 24 нитки на дюйм.
Зелене цинкове покриття: іржа - та корозія - стійкий, підходить для вологих або зовнішніх середовищ.
Структурні особливості
Зовнішня голова шестикутника: можна затягнути гайковим ключем або розеткою, забезпечуючи високий крутний момент.
Грізний слот: сумісний з викрутками, придатними для простору - обмеженими програмами.
Ii. Заявки
Електричне заземлення: з'єднувальне корпус обладнання до шини/провідників заземлення.
Металева структура заземлення: системи заземлення блискавки для мостів, веж та інших споруд.
Електронне обладнання: Прикріплення клем заземлення ПХБ вимагає використання шайб -замикань.
Iii. Етапи встановлення та ключові точки
1. Підготовка
Вибір інструменту: шестикутний гайковий ключ (швидке затягування) або плоский - викрутка леза (тонке регулювання).
Крутний ключ (стандартний крутний момент необхідний у критичних ситуаціях, наприклад, приблизно 5,6 Н · м для 8-32 гвинтів).
Підготовка поверхні: Видаліть олію та оксид з контактних поверхонь, щоб забезпечити провідність.
2. Процедура встановлення
Свердіння та натискання: 8 - 32: Попередній отвір діаметра приблизно 3,5 мм (#29 свердла); 10-24: діаметр приблизно 4,1 мм (№25 свердла). Використовуйте відповідний кран, щоб натиснути, підтримуючи вертикальне положення.
Кріплення гвинта: вставте клему заземлення в отвір, вручну затягування декількох ниток, щоб уникнути перехрестя - нитки. Нарешті, затягніть інструментом, щоб переконатися, що між клемою та контактною поверхнею немає розриву.
Захист: Додайте пружинну шайбу або замок потоку (для вібрації - схильні середовища).
3. Заходи безпеки
Ризик перекриття: Зелене цинкове покриття може шкіруватися через перевершення, компрометує резистентність до корозії.
Перевірка провідності: Перевірте опір заземлення після встановлення (рекомендується менше або дорівнює 1 Ом).
Періодичний огляд: у вологому середовищі щорічно оглядайте іржу.
Iv. Загальна проблема - Вирішення проблем
Обробка роздягненої нитки: Замініть гвинт більшим розміром (наприклад, якщо 8-32 гвинт має роздягальні нитки, використовуйте гвинт 10-24) або використовуйте втулку для ремонту нитки.
Видалення іржі: розпилюйте послаблений агент і замочіть протягом 10 хвилин, перш ніж продовжувати.
V. Рекомендації щодо відбору
8-32: Світлове обладнання, тонкі пластини (товщина 1-2 мм).
10 - 24: Важкі шафи, середовища високої вібрації (наприклад, заземлення генератора).
Наведені вище кроки забезпечують надійну установку заземлюючого гвинта, забезпечуючи як електричну безпеку, так і механічну міцність. Детальні інструкції повинні бути скориговані відповідно до конкретних умов експлуатації.
Завдяки вищевказаній конструкції цей тип гвинта вражає баланс між електричною безпекою та механічною надійністю, що робить його вартістю - ефективним стандартизованим компонентом у системах заземлення.
