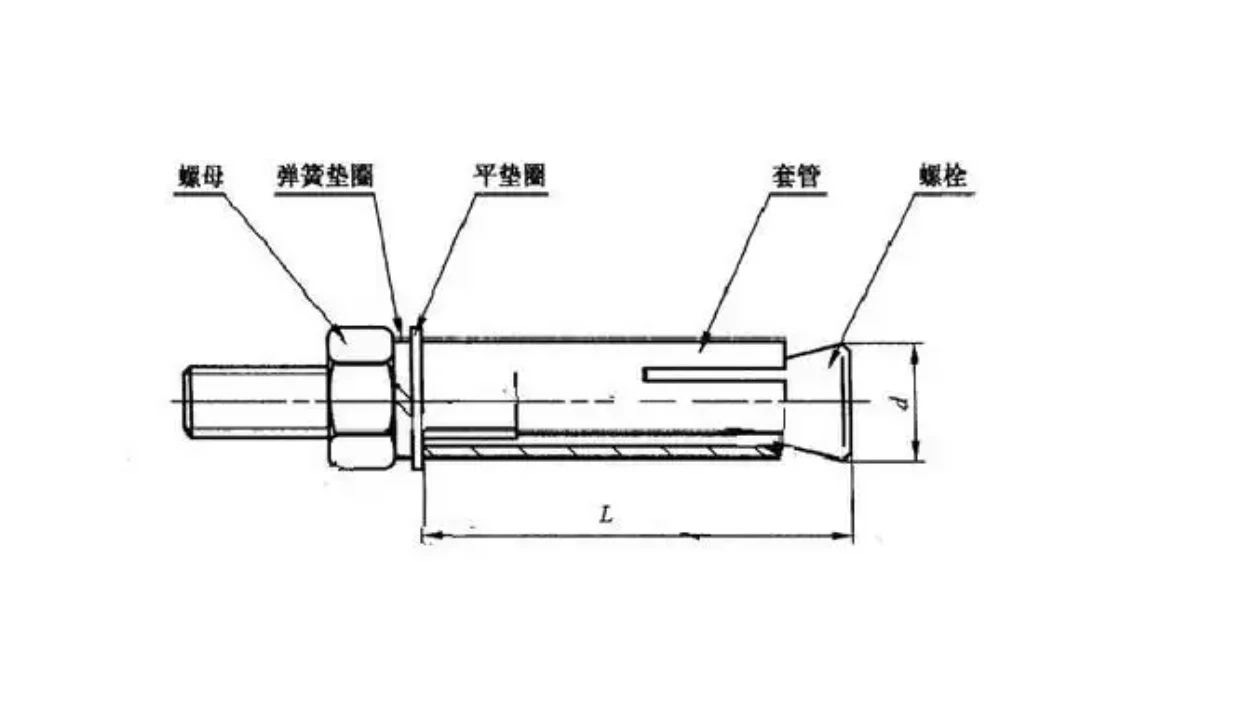

Розширювальні гвинти зазвичай складаються з болтів, розширювальних труб (або рукавів), гайок і шайб. Коли болти затягуються, розширювальні трубки розширюються і генерують тертя з отвором стінки підкладки, тим самим досягаючи фіксації. Це потрібно детально пояснити, особливо процес механічного розширення та фіксації тертя.
1. Принцип основи: механічне розширення та фіксація тертя
Розширювальні гвинти досягають кріплення через радіальну силу розширення та тертя між внутрішньою структурою розширення та стінкою отвору субстрату (наприклад, бетону, кладки). Процес його дії поділяється на наступні ключові кроки:
Заздалегідь
Просвердлите отвір у підкладці діаметром отвору, трохи більшим, ніж зовнішній діаметр розширювальної трубки (зазвичай 0. 5-1 мм більша) і глибина, що перевищує довжину болта на 5-10 мм.
Вставте розширювальну збірку
Вставте гвинт, розширювальну трубку (втулку) та гайку вузла розширювального болта вертикально в отвір.
Затягніть, щоб запустити розширення
Коли гайка або гвинт обертаються, гвинт витягується назовні, примушуючи розширювальну трубку (переважно роздвоєну металеву втулку), щоб радіально розширитись під екструзією конічної головки і щільно підходити до стінки отвору.
Замок тертя утворено
Контактна поверхня між розширювальною трубкою та стінкою отвору генерує величезне статичне тертя, а тиск розширення призводить до того, що базовий матеріал буде локально стиснути
3. Тип розширення та застосовні сценарії
1. Механічний тип розширення
Принцип: фіксація досягається шляхом фізичного видавлення трубки розширення.
Загальні типи:
Розділення болтів розширення (наприклад, звичайні гвинти розширення): підходить для щільних підкладок, таких як бетон і суцільна цегла.
Болти розширення якоря: з внутрішніми різьбовими рукавами, які використовуються для вивішування важких предметів (наприклад, кондиціонерів, полиць).
Навантажувальна здатність: міцність на розрив одного гвинта розширення M10 в бетоні C25 більше або дорівнює 10KN, а опір зсуву більший або дорівнює 15KN.
2. Хімічний кріплення типу
Принцип: Введіть хімічний клей (епоксидна смола\/поліестер), а після затвердіння утворюють інтегральну зв’язок із підкладкою та гвинтом.
Переваги: підходить для низькосильних субстратів, таких як порожнисті цегли та повітряний бетон, з сильною стійкістю до вібрації.
Етапи встановлення: буріння → очищення → вприскування → вставка гвинта → затвердіння (зазвичай 24 години).
3. Важкий тип розширення
Принцип: Використовуйте багатоступеневу структуру розширення (наприклад, розширення аркуша + конус-рукав) для розповсюдження напруги та покращення вантажопідйомності.
Застосування: Мости, семінари зі сталевої конструкції та інші сцени, які повинні протистояти ударним або циклічним навантаженням.
і деформований, утворюючи двонаправлений механічний якір.
