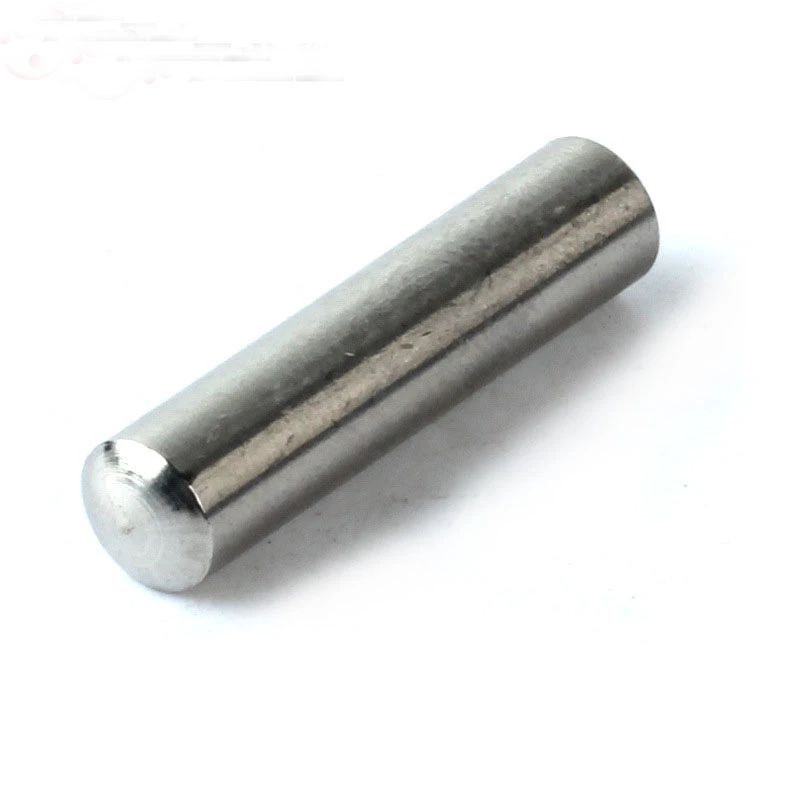

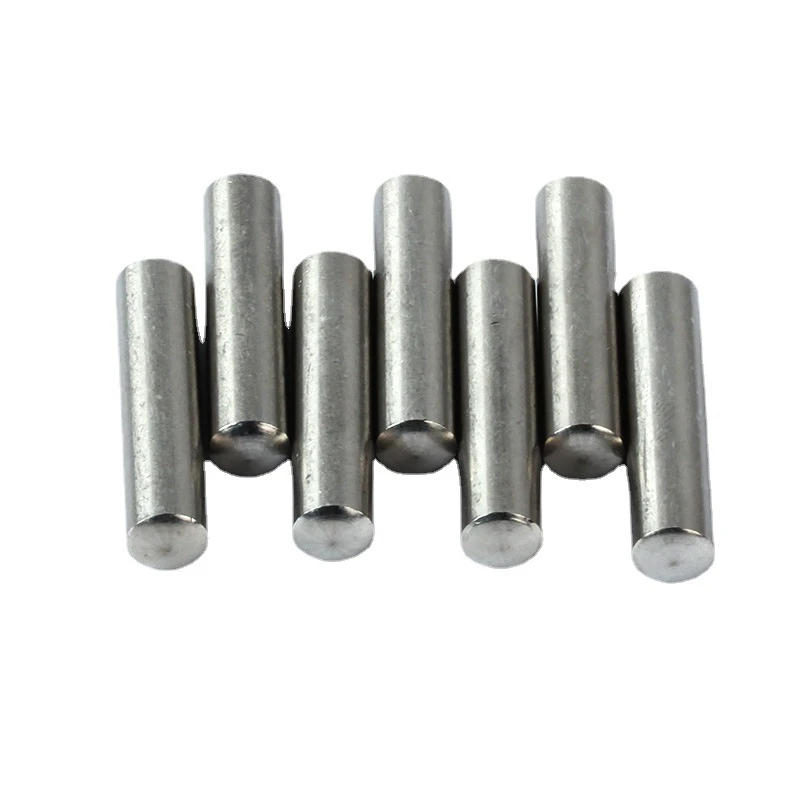

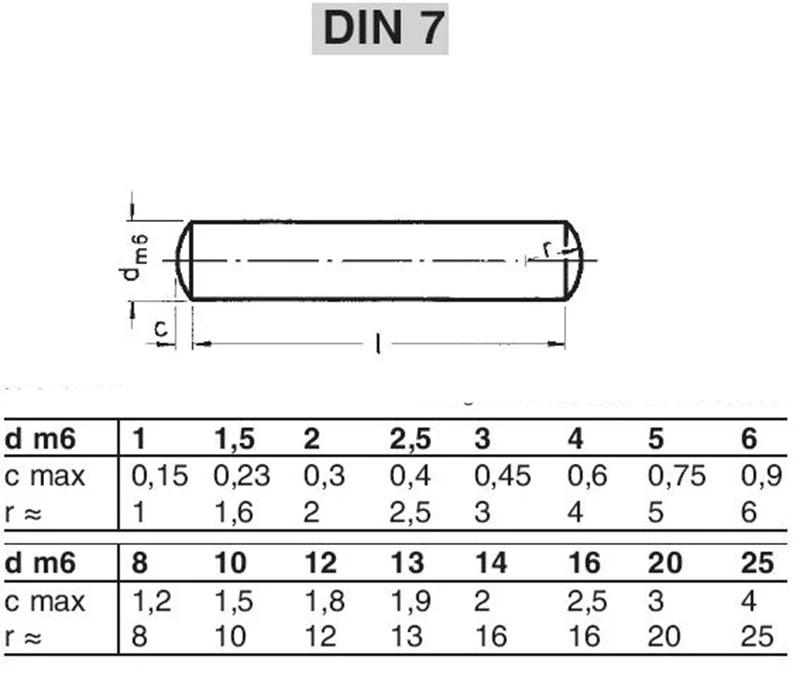

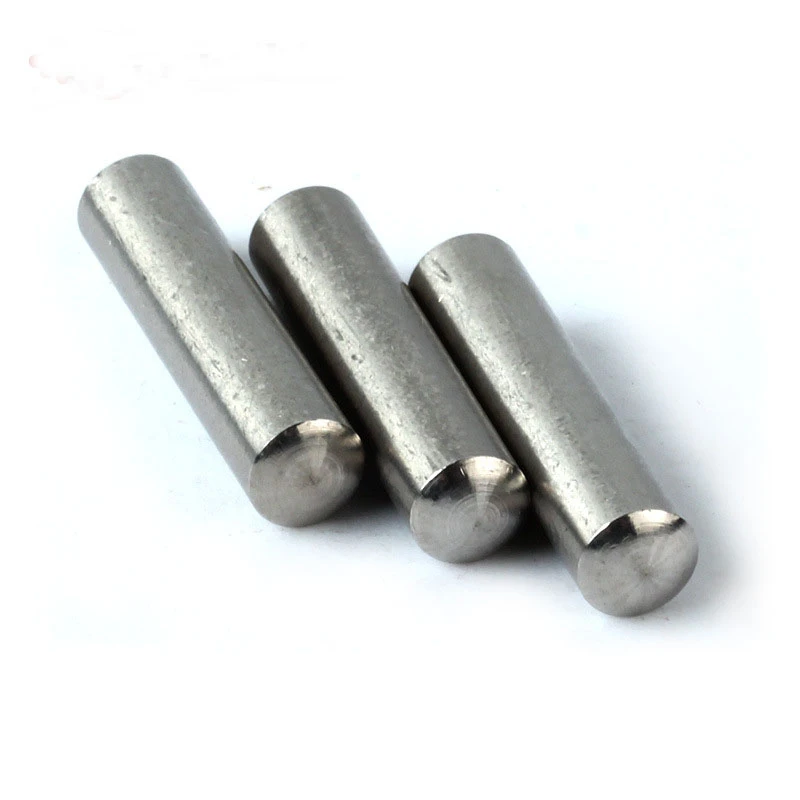

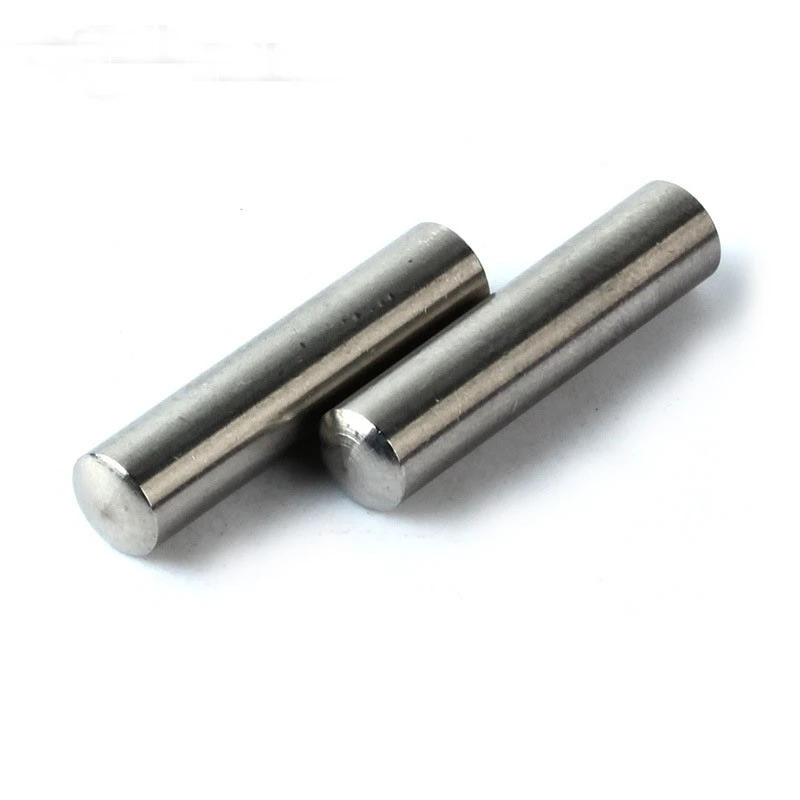

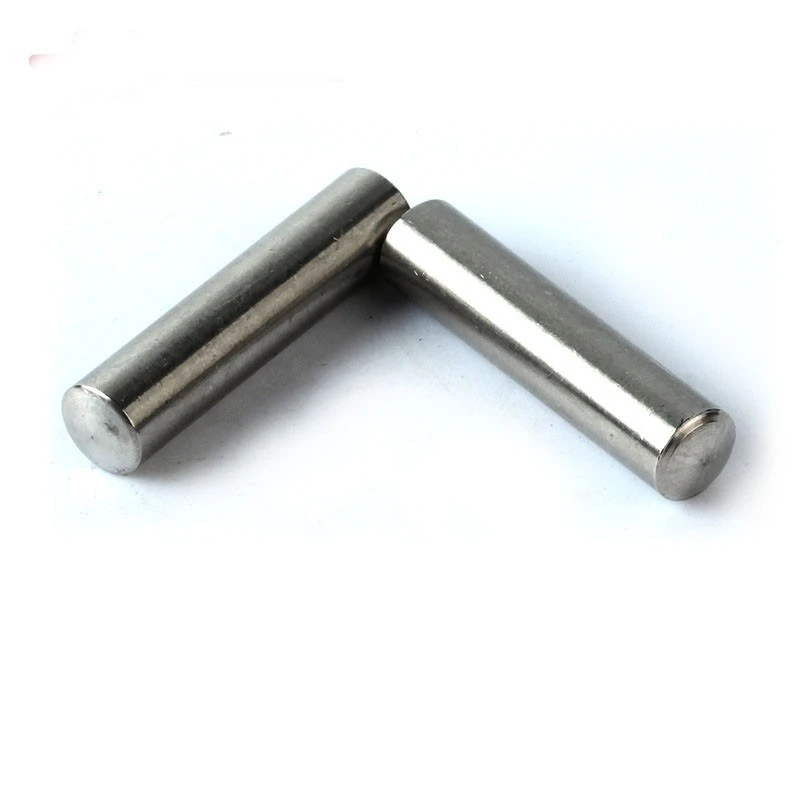

Шпилька з нержавіючої сталі DIN7



Шпильки Dowel (вирівнювання штифтів / фіксація штифтів)

Шпильки Dowel, також відомі як шпильки для вирівнювання або фіксація штифтів, - це компоненти, які використовують отвори для заготовки як позиціонування для обмеження ступеня свободи об'єкта. Вони керують лінійним рухом вздовж осей x, y і z, а також обертальний рух навколо цих осей, тим самим обмежуючи всі шість градусів свободи. У формах шпильки дюбеля в основному використовуються між закріпленими гвинтами для забезпечення позиційної точності. Вони в основному використовуються для вирівнювання збірки, але також можуть слугувати з'єднаннями, зсувними зсувними зсувними пристроями або механізмами анти-лозування. Основні типи включають циліндричні штифти та конусні штифти.

Циліндричні штифти проти конусних штифтів

Відмінності виробничих процесів

Циліндричні штифти можна попередньо зафіксувати, тоді як конусні штифти зазвичай встановлені на замовлення.

Заявки

Циліндричні штифти підходять для високоточного позиціонування (попередньо заготовлені отвори) і можуть протистояти силам зсуву.

Конусні штифти часто використовуються в додатках, що потребують частого розбирання.

Функціональні відмінності

Циліндричні штифти притискаються до розпущених отворів з незначними перешкодами, здатними нести помірні навантаження. Для підтримки точності позиціонування та стабільності суглобів часті розбирання не рекомендується. Вони в основному використовуються для вирівнювання, але також можуть функціонувати як з'єднувальні штифти або штифти безпеки.

Конусні штифти мають конус 1:50, що забезпечує властивості самостійного блокування, точність високої позиціонування та просту установку. Повторна збірка/розбирання має мінімальний вплив на точність. Вони в основному використовуються для вирівнювання, але також можуть слугувати з'єднувальними штифтами, що вимагають пропущених отворів.
