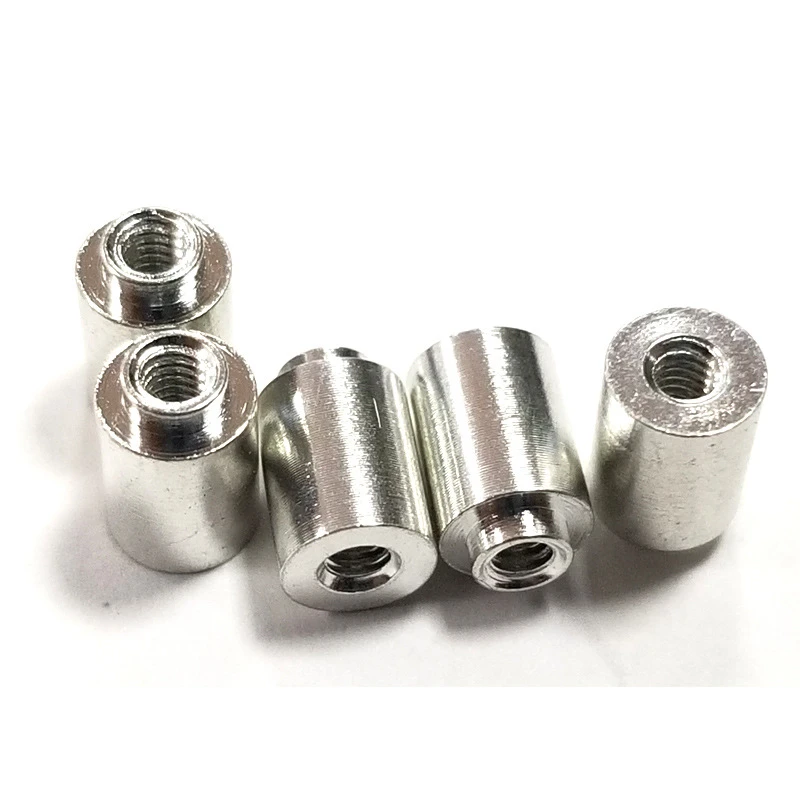

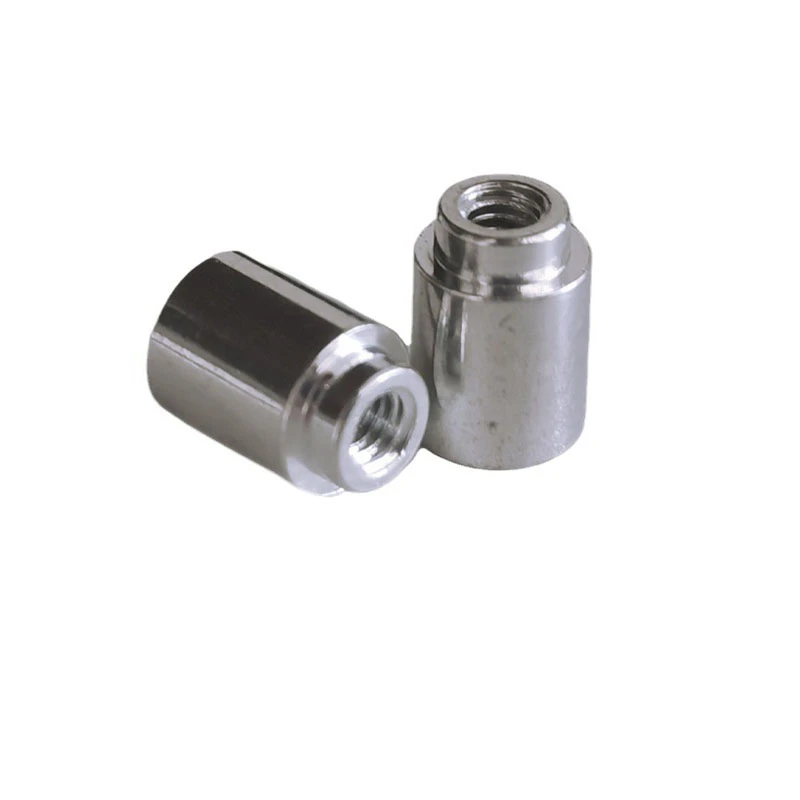

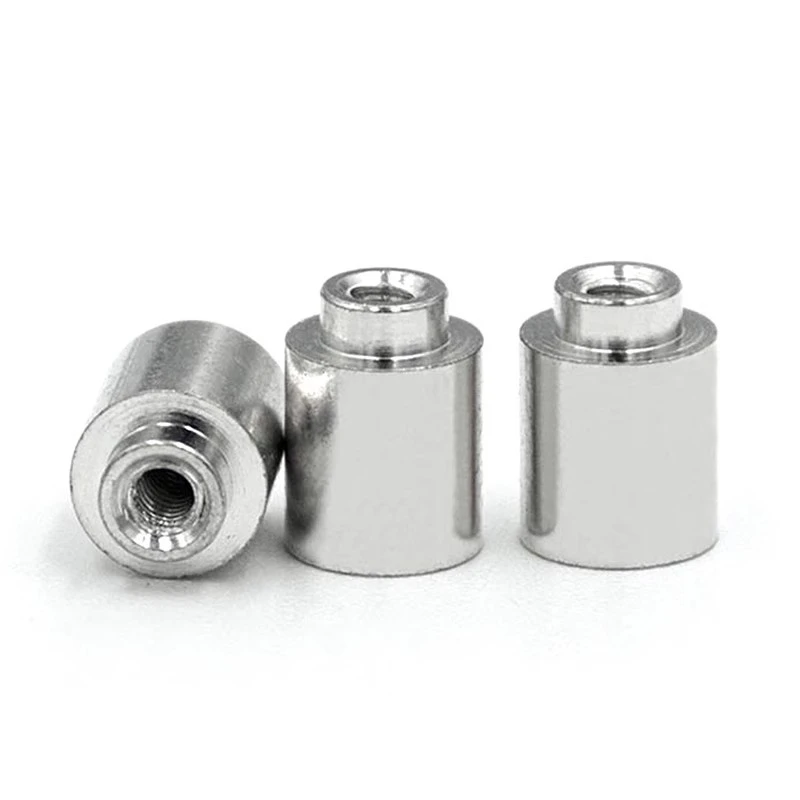

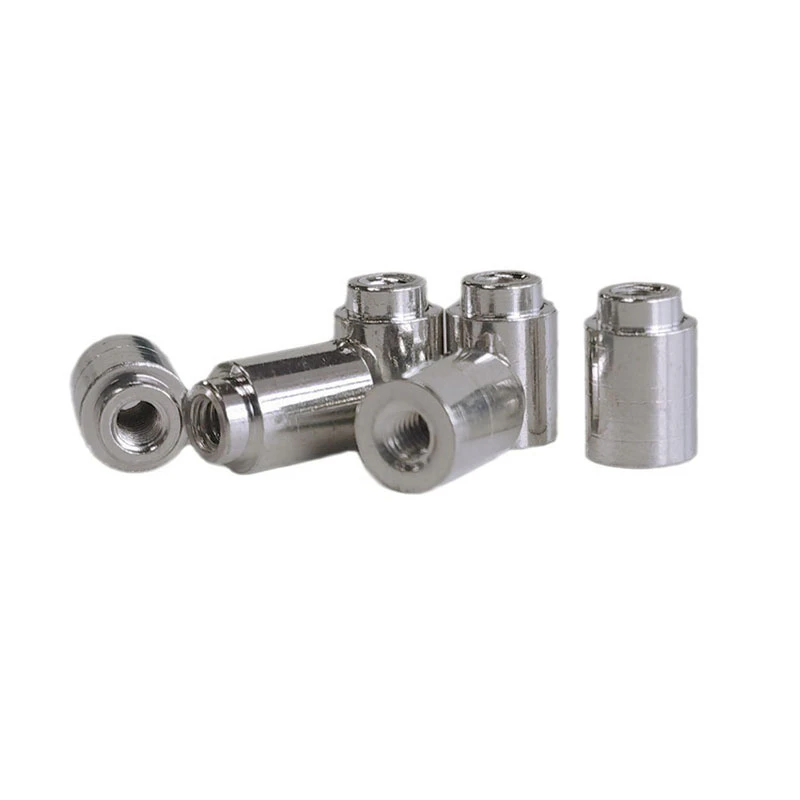

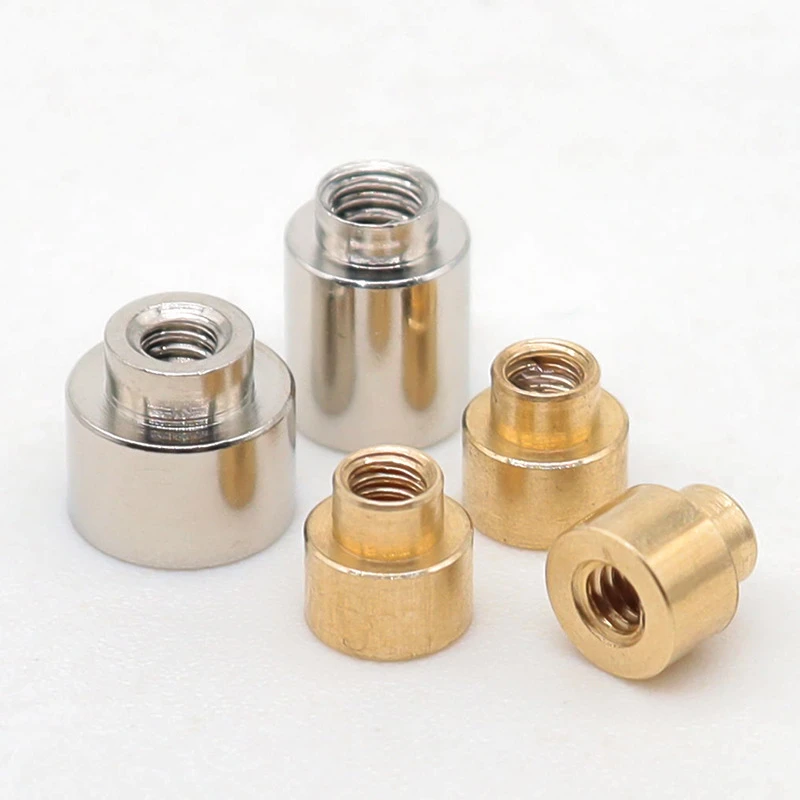

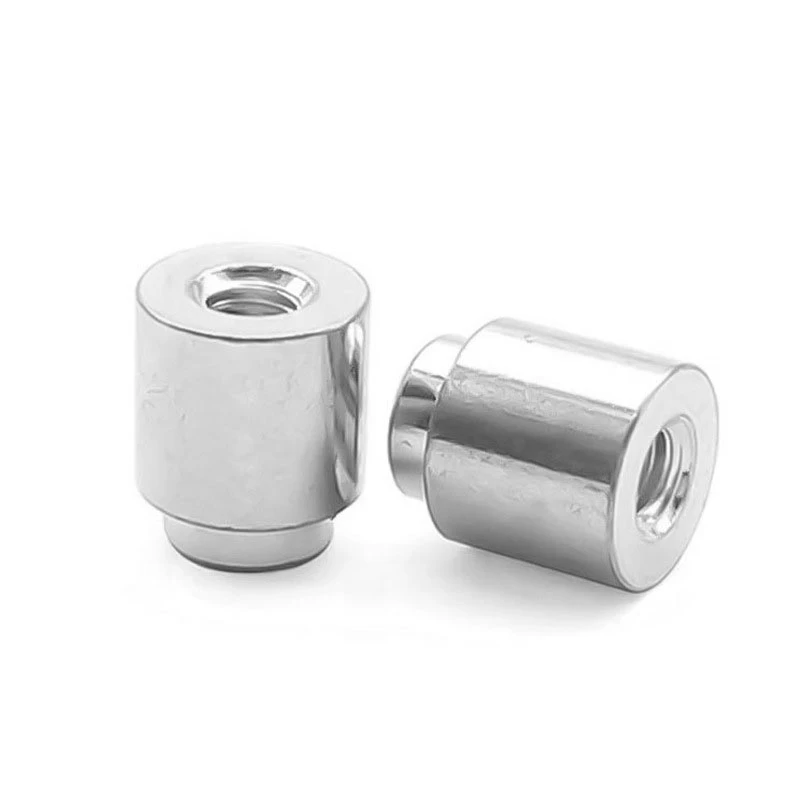

Сталева прокладка SMT

Сталева прокладка SMT



Сталеві прокладки SMT – це компактні кріпильні елементи, спеціально розроблені для складання друкованих плат (друкованих плат), які підходять для сучасних електронних пристроїв високої-щільності. Їхня легка конструкція та мінімальне займання місця відповідають суворим вимогам до складання прецизійних електронних виробів, що робить їх основними невеликими апаратними компонентами в різноманітній побутовій електроніці, промисловому контрольному обладнанні та комунікаційних продуктах.



Розпірки виготовлено з нержавіючої сталі й покрито оловом, щоб забезпечити чудову провідність, здатність до пайки та стійкість до корозії. Їхня структура поверхневого монтажу (SMT) дозволяє здійснювати пряме паяння оплавленням на поверхні друкованої плати, пропонуючи такі переваги, як легке встановлення, висока автоматизація та зниження витрат.

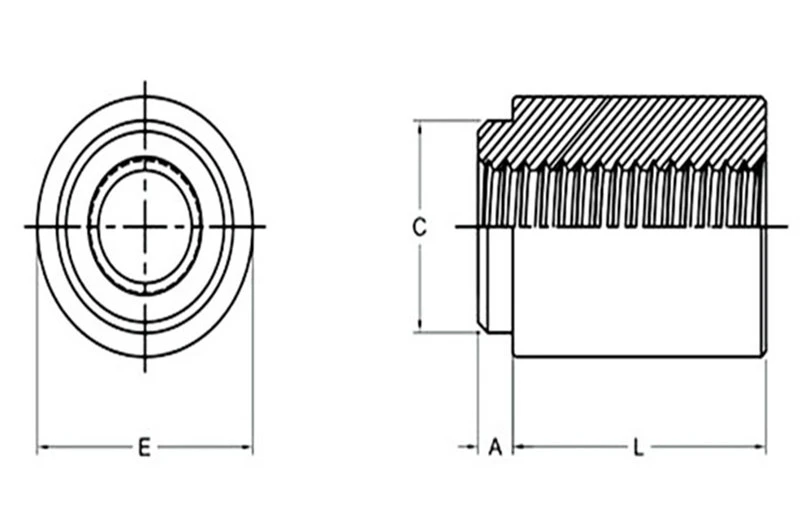

Розмір різьби	Розмір наскрізного отвору +0.004 -0.003	Тип		Thread або Tru Hole Code	Довжина "L" ±0,13 (Код довжини в міліметрах)					Мінімальна товщина листа	A Макс.	C Макс.	E		H Ном.	Розмір отвору в аркуші +0.003 -0.000	Хв. відст. Отвір до C/L або краю
		Матеріал кріплення											посилання	±.005
		сталь	Латунь
M2x0.4	-	СМЦО	-	M2	2	3	4	6	10	1.53	1.53	3.6	-	5.56	-	3.73	6.2
M2.5x0.4	-	СМЦО	СМЦОБ	M25	2	3	4	6	10	1.53	1.53	4.09	-	5.56	-	4.22	6.2
M3x0.5	-	СМЦО	СМЦОБ	M3	2	3	4	6	10	1.53	1.53	4.09	-	5.56	-	4.22	6.2
M3.5x0.6	-	СМЦО	СМЦОБ	M35	2	3	4	6	10	1.53	1.53	5.28	-	7.14	-	5.41	7.77
M4x0.7	-	СМЦО	СМЦОБ	M4	2	3	4	6	10	1.53	1.53	6.22	-	8.74	-	6.35	9.37
-	3.1	СМЦО	СМЦОБ	3.1	2	3	4	6	10	1.53	1.53	4.09	-	5.56	-	4.22	6.2
-	3.6	СМЦО	СМЦОБ	3.6	2	3	4	6	10	1.53	1.53	5.28	-	7.14	-	5.41	7.77
-	4.2	СМЦО	СМЦОБ	4.2	2	3	4	6	10	1.53	1.53	6.22	-	8.74	-	6.35	9.37











Про Зеяо

Зеяо має 19-річний досвід у дослідженні та розробці кріпильних виробів та виробництві, зосереджуючись на виробництві гвинтів, прецизійного обладнання, сталевих шайб для поверхневого монтажу та механічних деталей. Наша фабрика має понад 160 передових виробничих машин, оснащених повністю холодною висадкою, токарною обробкою, нарізуванням різьби, клепками та автоматизованими системами тестування, щомісячна продуктивність перевищує десять мільйонів штук, що легко задовольняє потреби великих-замовлень.



Ми підтримуємо послуги з налаштування OEM/ODM і можемо забезпечити не-стандартне налаштування на основі креслень, специфікацій або зразків клієнта, пропонуючи повне-процесне рішення від розробки прес-форм, створення прототипів, малих партій до масового виробництва.



Налаштування OEM/ODM

Ми підтримуємо різні індивідуальні специфікації та структури, зокрема:



Настроювана висота, зовнішній і внутрішній діаметри



Вибір матеріалів (латунь, нержавіюча сталь, алюмінієвий сплав)



Настроювана обробка поверхні (лудіння, нікель, чорне покриття, золоте покриття)



Настроювані показники міцності на розрив і стійкості до корозії



Специфікації логотипа, упаковки та стрічок і котушок, які можна налаштувати



Підтримує тестування зразків і дрібно{0}}пробне виробництво



Підтримує обробку OEM на основі креслень і налаштування форми



Потрібна високоякісна-розпірна прокладка-для поверхневого монтажу, яка підходить для автоматизованого виробництва? Тоді зв'яжіться з нами зараз!

Зв'язатися зараз



FAQ

З: Чи можете ви налаштувати сталеві прокладки SMT?

A: Так, ми підтримуємо налаштування OEM/ODM.

З: Яка мінімальна кількість замовлення?

В: Ми приймаємо невеликі партії; конкретну кількість можна обговорити з нами.

Питання: Чи є знижки на оптові покупки?

Відповідь: для закупівлі великої партії доступні багаторівневі ціни.

Питання: чи є у вас зразки?

A: Ми можемо зробити зразки відповідно до ваших вимог; вам потрібно буде сплатити плату за зразок.

З: Чи будете ви зберігати конфіденційність моїх креслень?

A: Так, ми підпишемо угоду про конфіденційність.
