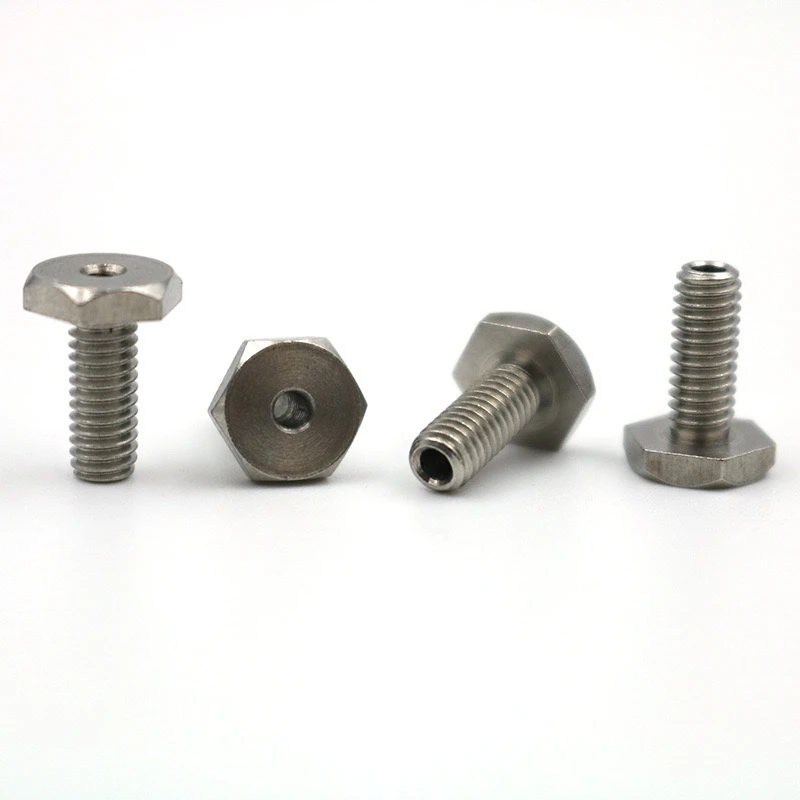

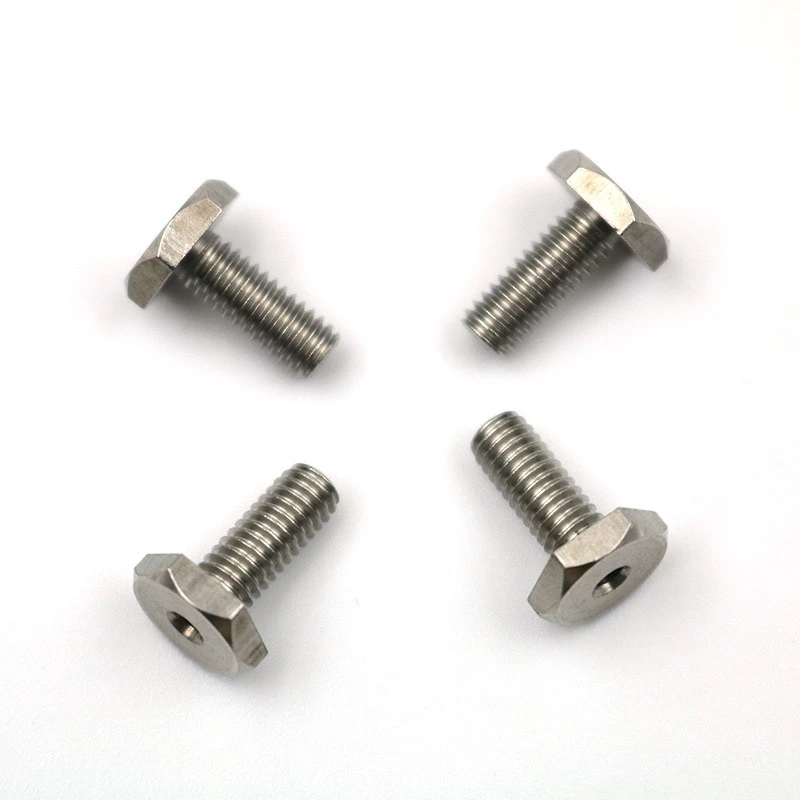

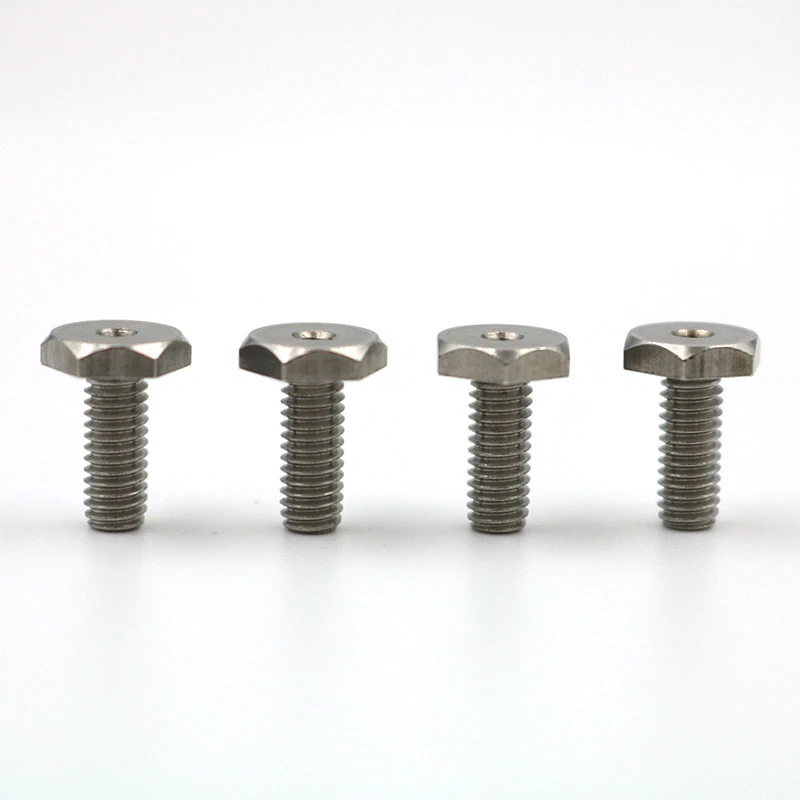

303 нержавіюча стальНестандартні повороти частини (зовнішній шестикутник/Внутрішні/зовнішні/порожні гвинти) - спеціально розроблені кріплення. Далі наведено детальний опис налаштування, який враховує як професіоналізм, так і практичність.
1. Параметри основного налаштування
Матеріальні вимоги
303 нержавіюча сталь (простий у вирізному типі) та звіт про матеріал.
Необов’язкове додаткове лікування: пасивація, що може покращити резистентність до корозії
Структурний тип
Зовнішня голова шестикутника: ширина по квартирах, товщина
Внутрішня/зовнішня нитка: специфікації нитки (метричний/імперський/американський стандарт), клас точності (6H/6G)
Порожній дизайн: через внутрішній діаметр отвору, толерантність до товщини стінки
Ключова толерантність
Зовнішній діаметр: ± 0,05 мм (точність повороту)
Довжина: ± 0,1 мм (менше або дорівнює 50 мм), ± 0,2 мм (＞ 50 мм)
Коаксіальність: менше або дорівнює 0,03 мм (порожні гвинти потребують спеціального маркування)
Поверхнева обробка
За замовчуванням: природне полірування (РА менше або дорівнює 0,8 мкм)
Необов’язково: нікельське покриття (5-10 мкм), електролітичне полірування (медичний ступінь)
Ii. Примітки до нестандартного дизайну
Спеціальні вимоги до ниток
Креслення поперечного перерізу потрібні для нестандартних типів зубів
Розмір пазу, що відрізняється від заднього, повинен бути позначений для внутрішніх сліпих отворів (рекомендується більше або дорівнює в 1,5 рази більше кроку)
Механічні властивості
Міцність на розрив більша або дорівнює 500 мпА (попередня прилад, якщо потрібна термічна обробка)
Тест на головний крутний момент (відповідно до стандартного або визначеного клієнтом значення)
Перевірка порожнистої структури
Випробування потоку (деталі рідини повинні забезпечити рівень тиску)
Звіт про ультразвукове випробування товщини стіни (необов’язково)
Iii. Процес інспекції виробництва та якості
Технологія обробки
Поворот: Швейцарська машина ЧПУ (підходить для невеликих частин φ3-20 мм)
Обробка нитки: лиття/екструзійне лиття (зовнішні зуби), фрезерування кран/нитка (внутрішні зуби)
Контроль якості
Повні предмети огляду: розмір голови, нитка/без руху (Go/no-go)
Предмети перевірки відбору проб: тест на розпилення солі (72h нейтральний соляний спрей), твердість (HRB 70-90)
Доставка документів
Необхідно: сертифікація матеріалів, звіт про огляд розмірів, аркуш обробки поверхні
Необов’язково: 3D креслення (крок формат), файли PPAP (автомобільна промисловість)
Iv. Типові сценарії застосування
Медичні пристрої: Порожні гвинти для труб диверсій (необхідні електролітичні полірування)
Обладнання для автоматизації: нестандартні шестикутні деталі для установки сервомотора
Напівпровідники: надвисока чистота 303 гвинти з нержавіючої сталі (вакуумна обробка)
В. Інструкції з цитування
Мінімальна кількість замовлення: 50-100 штук (пробне виробництво). Полоски можна відкрити більше 1000 штук
Час доставки: 7-15 днів (скоригований залежно від складності)
Плата за цвілі: Нестандартний тип зуба/структура спеціальної форми необхідно обчислити окремо
Забезпечення зразків або креслення CAD може прискорити процес цитування. Для складних частин рекомендується підписати технічну угоду для уточнення критеріїв прийняття.
Завдяки вищевказаному аналізу функціональну сутність та межі проектування таких нестандартних деталей можна швидко зрозуміти, що зручно для інженерного вибору або налаштування.
