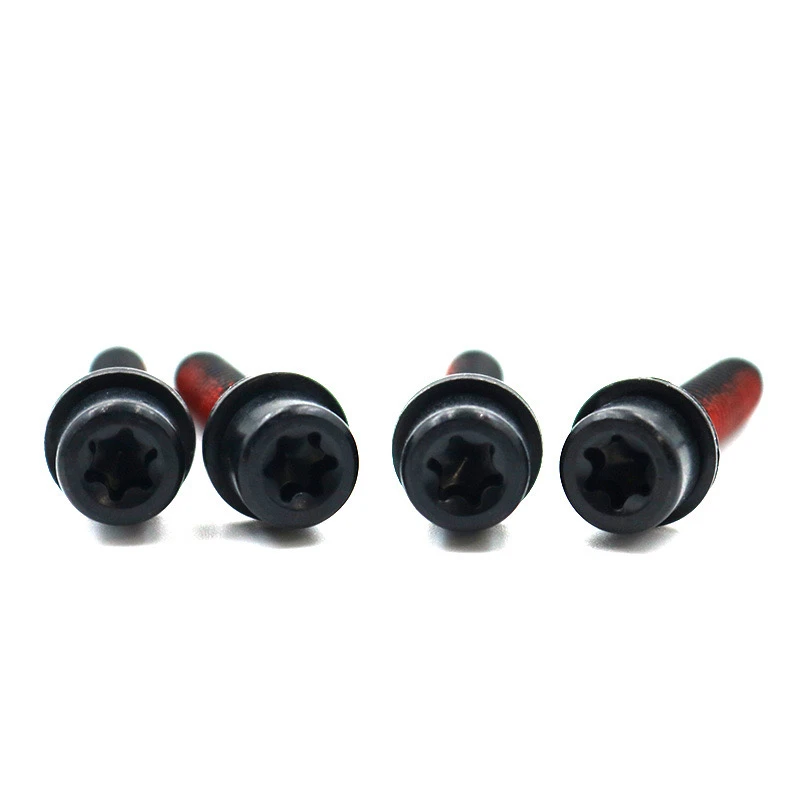

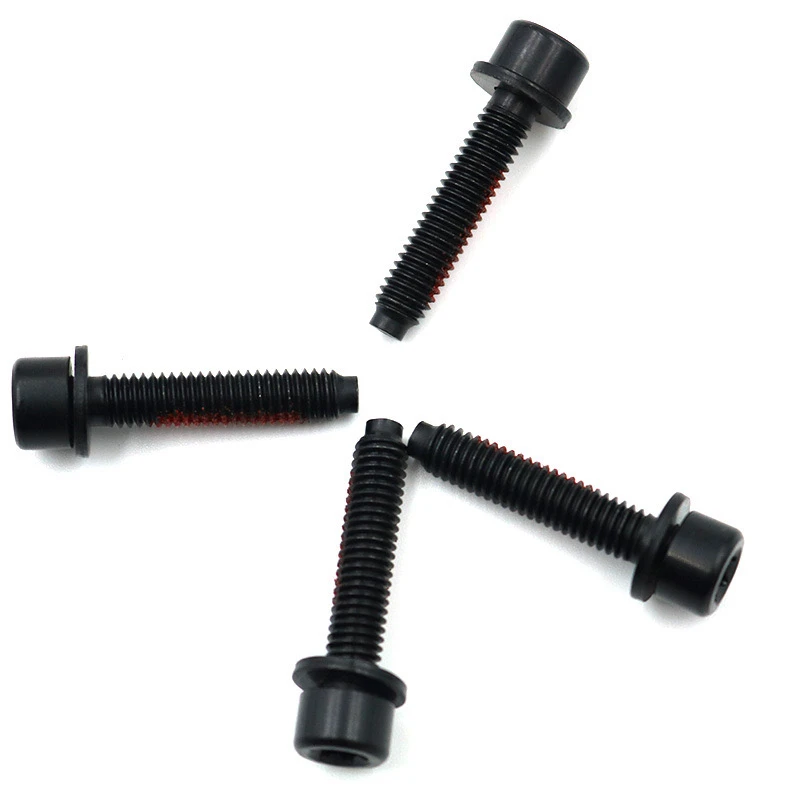

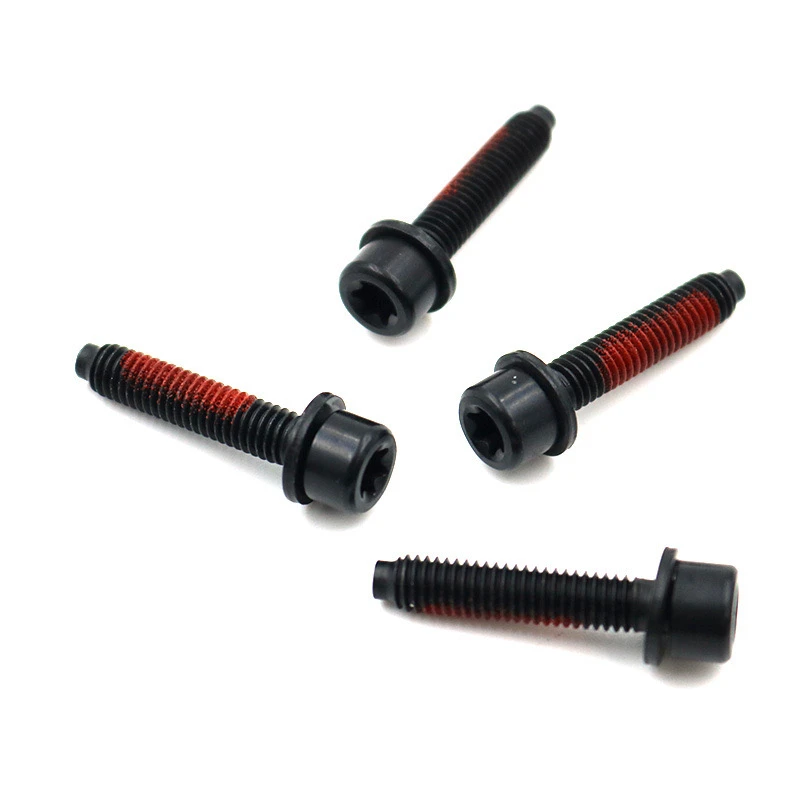

M6 Автомобільні гвинтивиготовлені з цинкового нікельського сплаву, чорного, високого сольового спрею з шайбами, які є високопродуктивними кріпленнями, розробленими для суворих середовищ. Далі наведено детальний опис його вимог щодо налаштування продукту.
1. Основні вимоги
Матеріал і процес
Основний матеріал: Вуглецева сталь або нержавіюча сталь 304 або 316, повинні бути обрані.
Поверхнева обробка: Електропляція сплаву цинку-нікелі, чорна пасивація.
Тест на розпилення солі: Нейтральний тест на розпилення солі більше або дорівнює 720 годин, потрібен сторонній звіт про випробування.
Специфікація
Специфікація потоку: M6 × довжина, за стандартом ISO 898-1 (рівень продуктивності 8.8 або вище).
Комбінація шайби: пружина шайба + плоска шайба (матеріал повинен відповідати гвинту, а обробка поверхні така ж, як і вимоги).
Тип голови: шестикутна голова або фланця; Режим приводу повинен бути позначений.
2. Ключові деталі
Розміри та допуски
Толерантність нитки: 6G (зовнішня нитка) / 6H (внутрішня нитка).
Розмір шайби: внутрішній діаметр 6,5 мм ± 0,1 мм, зовнішній діаметр 12 мм ± 0,2 мм, товщина 1 мм ± 0,05 мм.
Поверхневі характеристики
Товщина чорної пасивації: більше або дорівнює 3 мкм, рівномірного кольору (без білого впливу, різниця кольору).
Вимоги до змащування: необов'язкове покриття шару змащення MOS₂ або PTFE (потрібно вказати).
Механічні властивості: міцність на розрив більше або дорівнює 800 мпА (вуглецева сталь); Більше або дорівнює 500 мПа (нержавіюча сталь).
Тест крутного моменту: Після зіставлення шайби крутний момент затягування більше або дорівнює 10 нм (необхідно надати дані тестів).
3. Додаткові вимоги
Упаковка та маркування
Метод упаковки: Блістер лоток + Папер з анти-Рустою/вакуумну упаковку (1000 штук/коробка).
Вимоги до маркування: лазерне маркування (включаючи матеріал, номер партії, рівень солі).
Сертифікація та документи повинні відповідати: ROHS, Reach та IATF 16949 (сертифікація автомобільної промисловості).
Надайте: сертифікацію матеріалів, звіт про розпилення солі та звіт про інспекцію повнорозмірного.
Параметри налаштування: нестандартна комбінація довжини/шайби.
Спеціальна конструкція проти лонетингу (наприклад, нейлонові колодки, зубчасті шайби).
Iv. Рекомендовані параметри (для довідки)
Приклад параметра елемента
Довжина гвинта: M6 × 20 мм (регулюється)
Висота голови: 5,5 мм (шестикутна голова)
Товщина покриття цинку: 8-12 мкм
Твердість шайби: 300HV (пружина пральна машина)
Наведений вище вміст може бути скоригований відповідно до фактичних потреб. Рекомендується уточнити підтвердження малюнка та процес перевірки з постачальником та підписати технічну угоду для забезпечення дотримання.
Гвинт відповідає основним потребам автомобільної промисловості для високої міцності, високої корозійної стійкості та зручного складання через потрійну гарантію "покриття + структура + матеріал", і є економічно ефективним рішенням для суворих середовищ.
