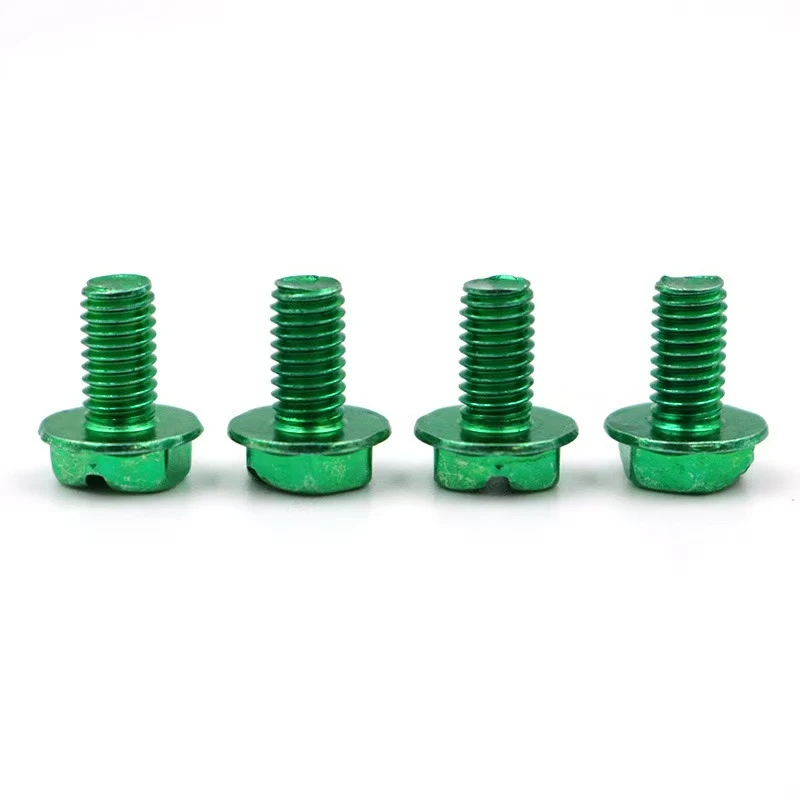

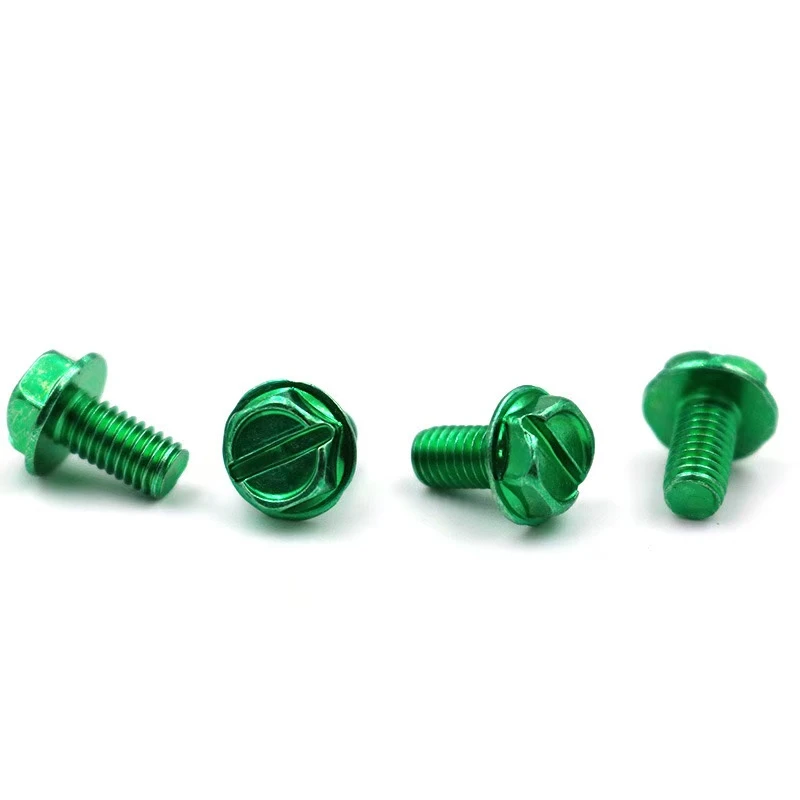

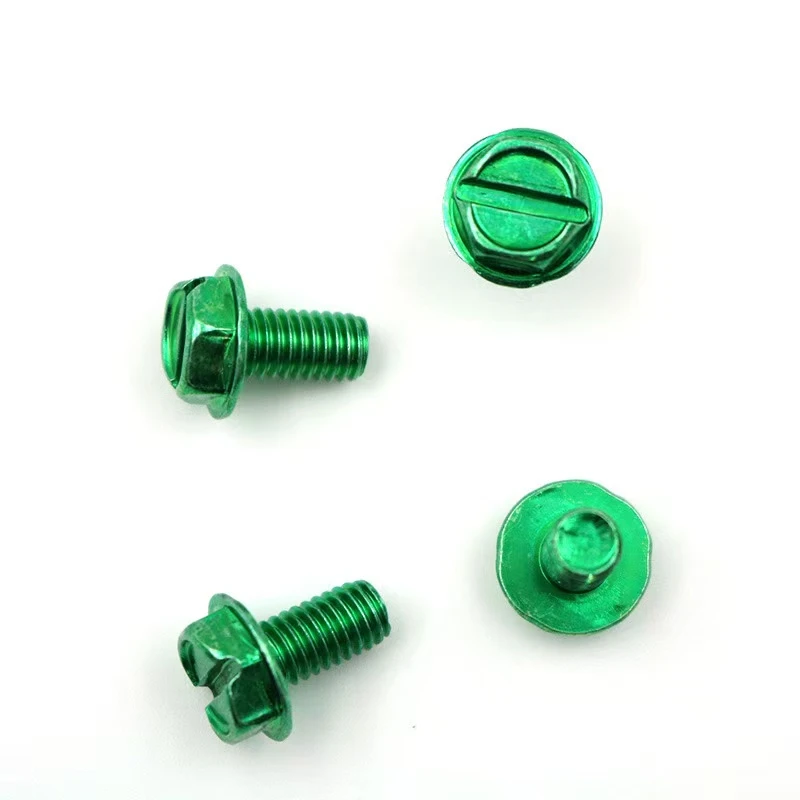

8-32 10-24 Зовнішній шестикутник, прорізаний зеленим гвинтом заземлення цинку. Це заземленнягвинт- це специфічний гвинт заземлення специфікації, в основному використовується для заземлення електричного обладнання або металевих конструкцій. Нижче наводиться вступ до його налаштування.
I. Основні вимоги до параметрів
Технічні характеристики та моделі
Розмір нитки: Американський стандарт, два розміри: #8-32 UNC (приблизно 4,2 мм діаметр, 0,79 мм крок)
#10-24 UNC (приблизно 4,8 мм діаметр, крок 1,06 мм)
Довжина: настроюється за запитом.
Дизайн голови: Зовнішній шестикутник + прорізаний: шестикутні по всьому - плоскі розміри повинні відповідати стандартам ANSI. Грізний слот повинен бути більшим або рівним 1 мм шириною і досить глибоким, щоб забезпечити безпечневикрутказаручини.
Поверхнева обробка: зелене покриття цинку відповідає стандартам ASTM. Стандарт B633, випробування на розпилення солі більше або дорівнює 96 годин (біла іржа), товщина покриття 8-12 мкм, необхідна сертифікація навколишнього середовища ROHS.
Ii. Функціональні та обробка деталей
Заземлення
Оптимізована провідність: гвинтовий хвіст повинен мати гострий наконечник або засмічення, щоб забезпечити прямий контакт через шар фарби та контакт з металевою підкладкою, з контактним опором<0.1Ω.
Anti - Розпусна конструкція: Доступно з нейлоновими вставками або подвійними варіантами гайки.
Тип канавки та міцність
Сумісність слотів: глибина слота повинна вмістити стандартну щілинну викрутку, з кутом стінки слота менше або дорівнює 30 градусів, щоб запобігти ковзанню.
Механічні властивості: мінімальний клас 4.8, обраний матеріал: низька або середня вуглецева сталь, тепло - оброблена твердість HRC 22-32.
Iii. Процес налаштування та прийняття
Малюнки та зразки
Ви повинні надати креслення CAD (включаючи маркування толерантності) або підтвердити наш проект дизайну. Потрібне повне - тестування шкали 3-5 перших зразків.
Упаковка та маркування
Внутрішня упаковка: Anti - іржа папера + мішок PE. Зовнішня коробка, надрукована з технічними характеристиками/кількістю/номером партії; Необов’язкова мітка "ґрунт" "гвинт" + кольоровий код зеленого цинку.
MOQ та час доставки
Мінімальна кількість замовлення: 5000 штук/специфікація. Час роботи масового виробництва: 15-20 днів. Прискорені замовлення несуть плату за 30%.
Iv. Необов’язкові додаткові функції
Non - Стандартна налаштування: Параметри включають штампування значального символу на голові, заміну мідного покриття або розширення валу.
Підтримка сертифікації: Доступні документи UL/CE.
Це гарантує, що гвинти відповідають вимогам механічної міцності, надійності заземлення та стійкості до корозії. Подальше обговорення конкретних сценаріїв програми рекомендується оптимізувати деталі.
Завдяки вищевказаній конструкції ці гвинти досягають балансу між електричною безпекою та механічною надійністю, що робить їх коштувати - ефективні, стандартизовані компоненти в системах заземлення.
